ČASŤ 3: INŠTALÁCIA KÁBLOVÝCH ŽĽABOV - PRAKTICKÝ SPRIEVODCA A ODPORÚČANIA
PRÍPRAVA PRED INŠTALÁCIOU
Úspešná inštalácia káblových žľabov začína dôkladnou prípravou, ktorá zahŕňa:
Projektovú dokumentáciu a plánovanie trasy
Pred samotnou inštaláciou je nevyhnutné:
- Vypracovať detailnú trasu vedenia káblových žľabov
- Identifikovať potrebné zmeny smeru a križovania
- Určiť body uchytenia a rozteče podpier
- Naplánovať spôsob prechodu cez steny a stropy
"Kvalitná projektová dokumentácia je základ úspešnej inštalácie. Odporúčame vždy počítať s určitou rezervou kapacity žľabov, ideálne 30-40% nad aktuálnu potrebu, čo umožní budúce rozšírenie," radí náš projektant v ELEKTRO-STAR.
Výpočet nosnosti a zaťaženia
Pre správne dimenzovanie trasy je potrebné:
- Vypočítať celkovú hmotnosť káblov na meter trasy
- Porovnať ju s hodnotami bezpečného zaťaženia pri plánovanej rozteči podpier
- Zohľadniť prípadné dodatočné zaťaženia (napr. sneh, námraza pri vonkajších inštaláciách)
Podľa technických listov od firmy KOPOS sú žľaby určené pre rozteč podpier maximálne 2 metre. Ideálne miesto pre spojenie žľabov je v 1/5 až 1/2 vzdialenosti medzi podperami. Spoj priamo na podpere je nevhodný.
Potrebné náradie a príslušenstvo
Pre inštaláciu káblových žľabov od firmy KOPOS budete potrebovať:
- Základné náradie (kliešte, skrutkovače, vodováha, meter)
- Pílku na kov alebo uhlové brúsky pre úpravu dĺžky žľabov
- Vŕtačku a hmoždinky pre uchytenie na steny
- Ochranné rukavice (prevencia proti porezaniu o ostré hrany)
- V prípade KZI/NKZI/NKZIN: skrutky NSM 6X10 alebo svorky KSV
- V prípade požiarnych trás: špeciálne skrutky DZS/B pre DZI
POSTUP INŠTALÁCIE KÁBLOVÝCH ŽĽABOV

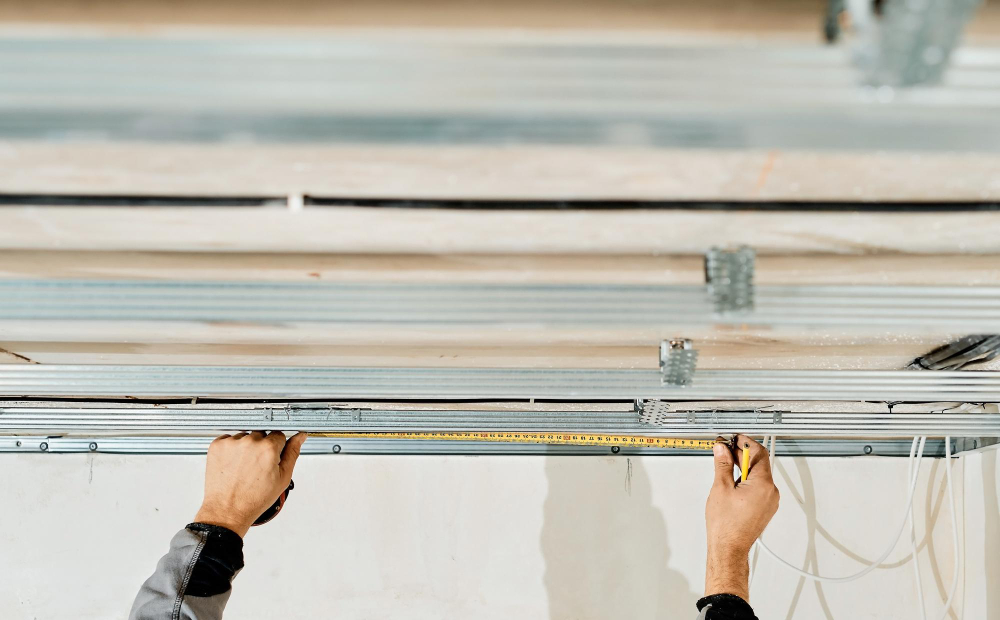

(Ilustračná fotografia: Postup inštalácie káblových žľabov. Zdroj: freepik.com)
Montáž podporných prvkov
- Vyznačte miesta uchytenia podľa projektovej dokumentácie
- Dodržujte maximálnu vzdialenosť podpier 2 metre (pre štandardné zaťaženie)
- Pre vyššie zaťaženie znížte rozteč podpier podľa tabuliek v technických listoch
- Dbajte na vodorovnosť a pevnosť uchytenia podpier
"Najčastejšou chybou pri montáži je nedostatočné uchytenie podpier, ktoré sa pri zaťažení káblami môžu uvoľniť. Odporúčame používať kotviace prvky zodpovedajúce typu podkladu a predpokladanému zaťaženiu," upozorňuje náš technický špecialista.
Spájanie a tvarovanie káblových žľabov

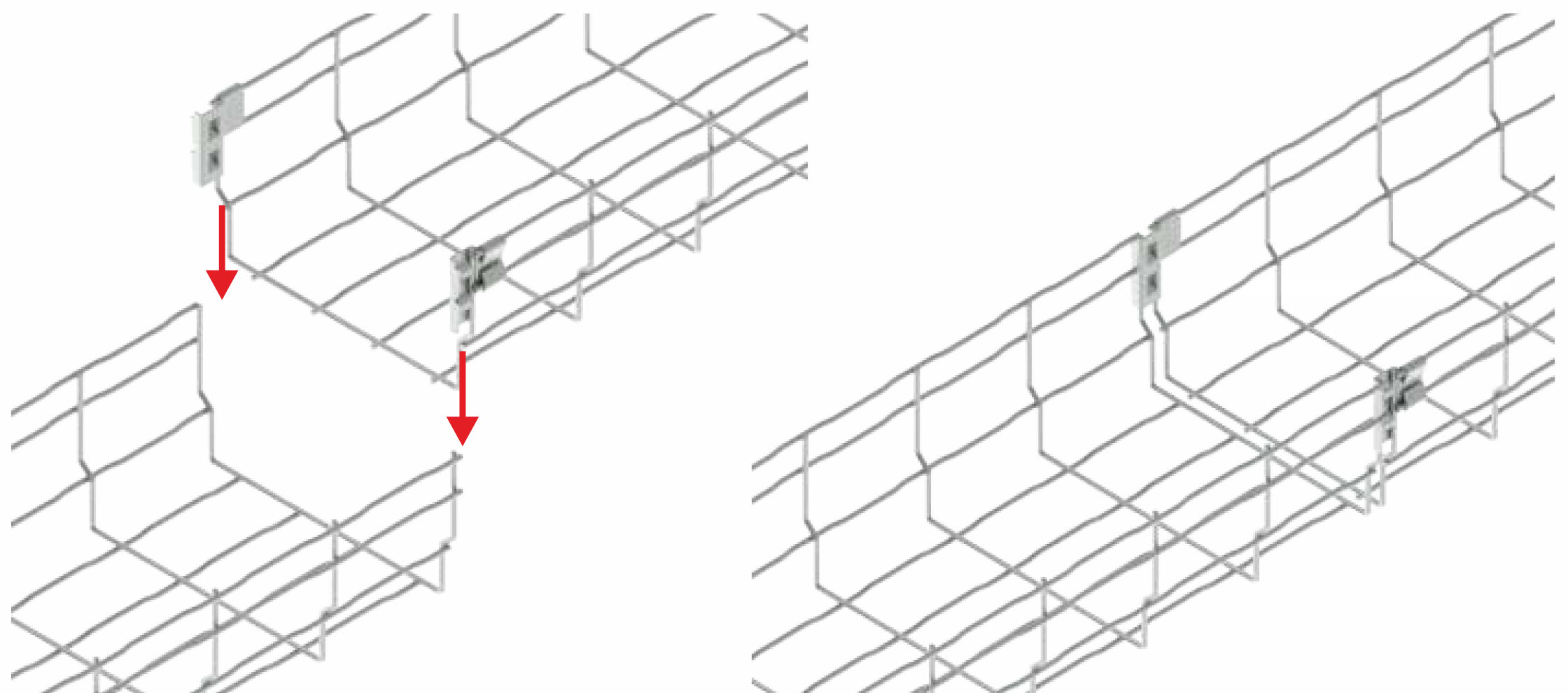

Spájanie drôtených žľabov DZI:
- Nasaďte spojovací koniec žľabu na druhý žľab
- Založte a utiahnite spoje podľa návodu (viď obrázky v technických listoch)
- Pri požiarnych trasách použite špeciálne skrutky DZS/B
Spájanie plechových žľabov KZI/NKZI/NKZIN:
- Nasuňte žľab s integrovanou spojkou na koniec predchádzajúceho žľabu
- Zaistite spoj pomocou svoriek KSV alebo skrutiek NSM 6X10
- Pri povrchových úpravách F (žiarovo zinkované) použite skrutky s povrchovou úpravou GMT
Tvarovanie trasy:
- U drôtených žľabov DZI sa tvarovanie vytvára priamo pri montáži vyrezaním a ohnutím častí žľabu
- Pred a za zmenou tvaru trasy musí byť umiestnená podpera
- Pri oblúku s veľkým polomerom je potrebné použiť podperu aj do oblúku.
"Systém káblových žľabov od firmy KOPOS je jedinečný svojou možnosťou jednoduchého tvarovania drôtených žľabov priamo na mieste, bez potreby špeciálnych tvaroviek. To výrazne urýchľuje montáž a znižuje náklady na inštaláciu," vysvetľuje náš produktový manažér z ELEKTRO-STAR.
Ukladanie káblov do žľabov
Pri ukladaní káblov do žľabov je potrebné dodržiavať niekoľko zásad:
- Káble ukladajte voľne, nie pod napätím
- Pri väčšom množstve káblov ich rozložte rovnomerne po celej šírke žľabu
- Zväzky káblov odporúčame prichytiť viazacími páskami v pravidelných intervaloch
- Pri zmenách smeru dodržujte minimálny polomer ohybu káblov
- Neprekračujte maximálne povolené zaplnenie žľabu (ideálne max. 50-60%)
"S ohľadom na vetranie káblov je odporúčaná montáž žľabov so vzdialenosťou 250 mm od seba a 20 mm od steny. Tento detail často rozhoduje o životnosti káblov, najmä pri vyššom zaťažení," tak ako sa uvádza v technických materiáloch od firmy KOPOS.
BEZPEČNOSŤ PRI INŠTALÁCII A ÚDRŽBE
(Ilustračná fotografia: Bezpečnosť pri inštalácii a údržbe. Zdroj: freepik.com)
Ochrana pred úrazom
Pri práci s káblovými žľabmi je dôležité dbať na bezpečnosť:
- Vždy používajte ochranné pracovné rukavice kvôli ostrým hranám
- Pri rezaní a úprave žľabov používajte ochranné okuliare
- Pracujte s dostatočným odstupom od elektrických častí pod napätím
- Dodržiavajte bezpečnostné postupy pri práci vo výškach
Uzemnenie a ochranné pospojovanie
Správne uzemnenie káblových žľabov je kľúčové pre bezpečnosť inštalácie:
- Spojenie žľabov splňuje dostatočnú elektrickú kontinuitu pre ochranné pospojovanie podľa EN 61537
- Pre zabezpečenie kvalitného pospojenia je dôležité správne dotiahnuť všetky spoje
- Pri prechode medzi rôznymi sekciami trasy je vhodné použiť dodatočné prepojovacie vodiče
"Často sa stretávame s nedostatočným uzemnením káblových trás, čo môže spôsobiť problémy pri revíziách. Káblové žľaby s integrovanou spojkou zjednodušujú dosiahnutie správneho ochranného pospojenia, no stále je potrebné venovať pozornosť všetkým spojom," upozorňuje revízny technik spolupracujúci s ELEKTRO-STAR.
Kontrola inštalácie a pravidelná údržba
Po dokončení inštalácie je potrebné:
- Skontrolovať všetky spoje a uchytenia
- Overiť dodržanie maximálneho zaťaženia žľabov
- Zmerať kontinuitu pospojenia
- Zdokumentovať skutočné prevedenie trasy
Pravidelná údržba zahŕňa:
- Vizuálnu kontrolu stavu žľabov a spojov
- Odstránenie prípadných nečistôt, najmä u drôtených žľabov
- Kontrolu známok korózie a prípadnú nápravu
- Dotiahnutie uvoľnených spojov
"Pravidelná údržba káblových trás je často prehliadanou, ale veľmi dôležitou súčasťou prevádzky elektroinštalácií. Odporúčame ju zahrnúť do pravidelných revízií elektrických zariadení," dodáva náš servisný technik.
V záverečnej časti nášho sprievodcu sa budeme venovať špeciálnym aplikáciám káblových žľabov, vrátane požiarne odolných trás a riešení pre špecifické odvetvia priemyslu.
