Komplexný sprievodca kovovými žľabmi od firmy Kopos - Časť 1 - Základná charakteristika a typy káblových žľabov

V rámci snahy poskytovať našim zákazníkom nielen kvalitné produkty, ale aj odborné informácie, predstavujeme sériu blogových článkov venovaných kovovým žľabom od firmy KOPOS. Tento komplexný sprievodca vám pomôže lepšie sa zorientovať v ponuke, správne vybrať a efektívne využívať tieto dôležité prvky elektroinštalácií.

(Ilustračná fotografia: Komplexný sprievodca kovovými žľabmi. Zdroj: freepik.com)

ČASŤ 1: ZÁKLADNÁ CHARAKTERISTIKA A TYPY KÁBLOVÝCH ŽĽABOV KOPOS

PREČO SÚ KÁBLOVÉ ŽĽABY NEVYHNUTNÉ V MODERNÝCH INŠTALÁCIÁCH

Káblové žľaby predstavujú nenahraditeľný prvok moderných elektroinštalácií, poskytujúci bezpečné a organizované vedenie káblov v rôznych typoch objektov. V čase, keď sa nároky na elektroinštalácie neustále zvyšujú, správny výber a inštalácia káblových žľabov môže zásadne ovplyvniť nielen bezpečnosť, ale aj životnosť a spoľahlivosť celého systému.

"Pri projektovaní elektroinštalácií sa káblové žľaby často podceňujú, pritom práve tieto komponenty dokážu výrazne predĺžiť životnosť káblov a zabezpečiť bezproblémovú prevádzku," vysvetľujú naši špecialisti v ELEKTRO-STAR s viac ako 20-ročnými skúsenosťami v odbore.

HLAVNÉ SÉRIE KÁBLOVÝCH ŽĽABOV OD FIRMY KOPOS

Spoločnosť KOPOS patrí medzi popredných európskych výrobcov úložného materiálu s bohatou históriou a dôrazom na kvalitu. V ich portfóliu nájdeme niekoľko kľúčových sérií káblových žľabov, z ktorých každá je určená pre špecifické použitie:

1. Drôtené žľaby s integrovanou spojkou (DZI)

Séria DZI predstavuje moderné riešenie s otvorenými drôtenými konštrukciami, ktoré umožňujú:

• Optimálne vetranie káblov (odporúčaná montáž so vzdialenosťou 250 mm od seba a 20 mm od steny)
• Jednoduchú montáž vďaka integrovaným spojkám na jednom konci
• Efektívne vodivé pospojenie bez nutnosti dodatočných komponentov
• K dispozícii v troch výškach: 35 mm, 60 mm a 110 mm

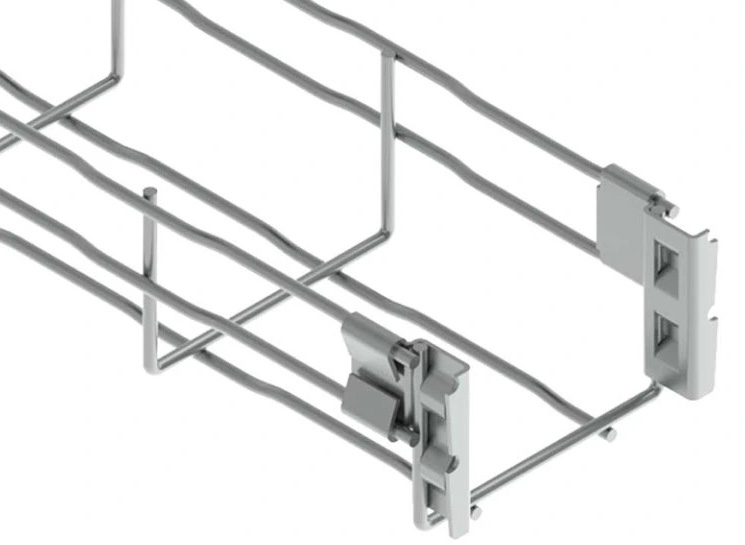

Drôtený žľab s integrovanou spojkou - DZI

Špecifikácie DZI systému:

• Dĺžka žľabu: štandardne 3000 mm
• Mriežkovanie dna: 50x100 mm (okrem rozmeru 60x60, ktorý má iný vzor)
• Teplotná odolnosť: -50 až +150 °C
• Odolnosť proti nárazu: do 20 J

2. Káblové žľaby s integrovanou spojkou (KZI)

Séria KZI ponúka plné kovové žľaby s integrovanou spojkou, ideálne pre aplikácie, kde je potrebná vyššia ochrana káblov:

• Výška žľabu: 60 mm v rôznych šírkach (50-600 mm)
• Rôzne hrúbky plechu: (0,55-1,25 mm) podľa požadovanej záťaže
• Jednoduchý spôsob spájania pomocou integrovanej spojky

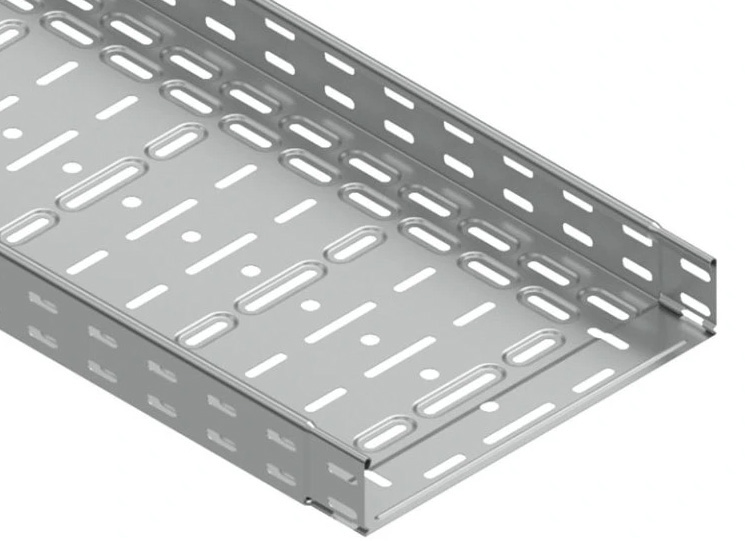

Káblový žľab s integrovanou spojkou Jupiter - KZI

3. Kompaktné káblové žľaby (NKZ)

Séria NKZ zahŕňa menšie káblové žľaby vhodné pre menej náročné inštalácie:

• Kompaktné rozmery (napr. 20x40 mm)
• Spojenie pomocou separátnej spojky NS 40 a skrutiek NSMP 5X10
• Vhodné pre menšie zväzky káblov

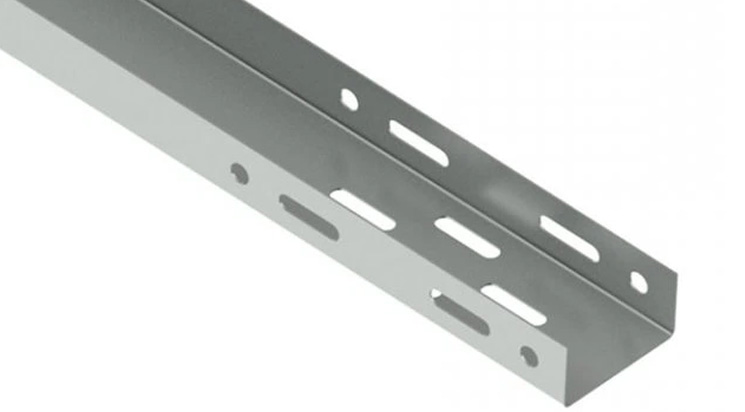

Kompaktný káblový žľab NKZ

4. Káblové žľaby s integrovanou spojkou (NKZI/NKZIN)

Séria NKZI predstavuje perforované káblové žľaby s integrovanou spojkou, zatiaľ čo NKZIN je neperforovaný variant:

• K dispozícii v rôznych výškach (50 mm, 100 mm) a šírkach
• Spojenie zabezpečené pomocou svoriek z pružinovej ocele KSV alebo skrutiek NSM 6X10
• NKZIN (neperforovaný variant) poskytuje vyššiu ochranu káblov pred vonkajšími vplyvmi

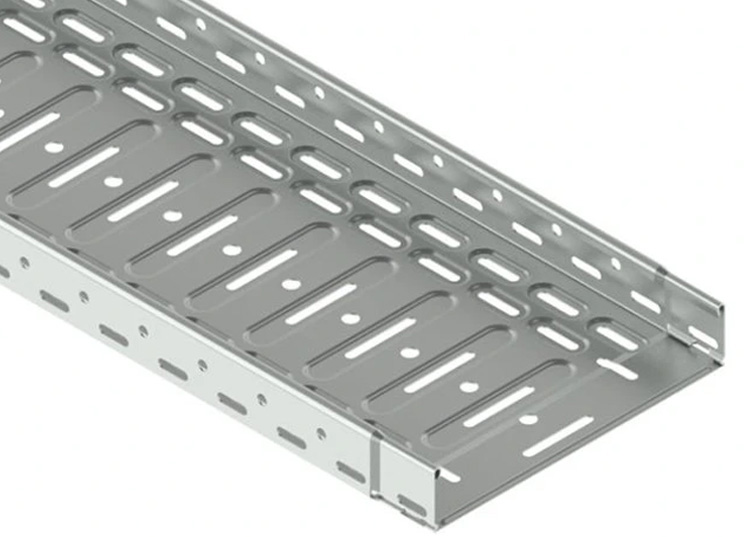

Káblový žľab s integrovanou spojkou NKZI

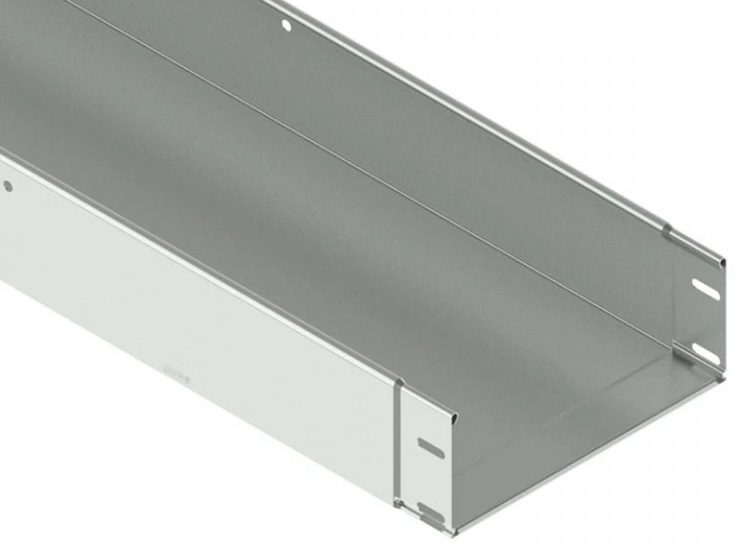

Káblový žľab s integrovanou spojkou - nedierovaný NKZIN

POVRCHOVÉ ÚPRAVY A ICH POUŽITIE

(Ilustračná fotografia: Povrchové úpravy a ich použitie. Zdroj: freepik.com)

 Káblové žľaby sú dostupné v niekoľkých povrchových úpravách, ktoré určujú ich odolnosť a vhodnosť pre rôzne prostredia:

1. VEZ/BZNCR - elektrolyticky zinkované (12 μm a viac)
   • Vhodné pre vnútorné priestory
   • Základná ochrana proti korózii
2. VF/F - žiarovo zinkované ponorom (min. 85 μm/45 μm)
   • Vhodné pre vonkajšie priestory a náročnejšie podmienky
   • Vyššia odolnosť proti korózii a mechanickému poškodeniu
3. VIX/BIX - nerezové prevedenie (AISI 304)
   • Vhodné pre náročné prostredia, chemický priemysel, potravinárstvo
   • Maximálna odolnosť proti korózii
4. ZM - povrchová úprava Magnelis®
   • Moderná alternatíva s prímesou horčíka a hliníka
   • Vynikajúca odolnosť proti korózii aj v agresívnom prostredí

"Výber správnej povrchovej úpravy je často rozhodujúci faktor, ktorý ovplyvní životnosť celej káblovej trasy. Napríklad pre vonkajšie inštalácie alebo vlhké priestory vždy odporúčame žiarovo zinkované prevedenie," zdôrazňujú naši technici v ELEKTRO-STAR.

BEZPEČNOSTNÉ CERTIFIKÁCIE A NORMY

(Ilustračná fotografia: Bezpečnostné certifikácie a normy. Zdroj: freepik.com)

 Všetky káblové žľaby od firmy KOPOS spĺňajú požiadavky normy ČSN/STN EN 61537:02, ktorá definuje základné bezpečnostné a konštrukčné požiadavky na káblové nosné systémy.

Dôležitým aspektom je aj požiarna odolnosť. Vybrané typy žľabov majú certifikáciu:

• ČSN 73 0895 P 90-R
• DIN 4102-12 E 90
• STN 92 0205 PS 90

Táto klasifikácia potvrdzuje, že káblové trasy zostanú funkčné aj počas požiaru po dobu 90 minút, čo je kľúčové pre bezpečnostné systémy v budovách.

ZÁVEREČNÉ POROVNANIE HLAVNÝCH PARAMETROV

Toto komplexné porovnanie dokazuje, že výber optimálneho žľabu závisí od konkrétnych podmienok inštalácie. Pre väčšinu aplikácií v priemyselnom prostredí sa osvedčujú žľaby KZI, kým pre kancelárske priestory a dátové centrá sú ideálnou voľbou žľaby DZI.

ČASTO KLADENÉ OTÁZKY K ZÁKLADOM KÁBLOVÝCH ŽĽABOV

Aký je rozdiel medzi káblovým žľabom a káblovým rebríkom?

Káblový žľab má bočnice a dno, poskytuje lepšiu mechanickú ochranu. Káblový rebrík má len bočnice s priečkami, je vhodný pre veľké káblové zväzky s potrebou maximálnej ventilácie.

Môžem kombinovať rôzne typy žľabov v jednej inštalácii?

Áno, je to bežná prax. Napríklad v serverovni použijete drôtené žľaby pre maximálnu ventiláciu, v kanceláriách plechové pre estetiku a v prechodoch perforované ako kompromis.

Aká je maximálna dĺžka jedného kusu žľabu?

Štandardná dĺžka je 2-3 metre kvôli manipulácii a doprave. Väčšie dĺžky sa vytvárajú spojením viacerých kusov pomocou spojok.

Je potrebné žľaby uzemiť?

Áno, všetky kovové časti elektroinštalácie musia byť pospájané a uzemnené podľa STN. Žľaby KOPOS majú na to pripravené body.

Aký je rozdiel medzi pozinkovaním a nerezom?

Pozinkovanie poskytuje dobrú ochranu za rozumnú cenu, životnosť 15-30 rokov. Nerez je drahší, ale poskytuje maximálnu odolnosť 50+ rokov, vhodný pre extrémne podmienky.

Môžem žľaby použiť aj v exteriéri?

Áno, ale musíte zvoliť vhodnú povrchovú úpravu - minimálne žiarové zinkovanie (F), ideálne nerez (VIX) alebo špeciálnu úpravu ZM.

Ako vypočítam potrebnú veľkosť žľabu?

Spočítajte plochu všetkých káblov a vynásobte dvoma (pravidlo 50% zaplnenia). K tomu pridajte 30% rezervu pre budúce rozšírenie.

Sú žľaby od firmy KOPOS kompatibilné s inými systémami?

Spoločnosť KOPOS dodržiava európske normy, takže základné rozmery sú kompatibilné. Pre optimálnu funkčnosť však odporúčame používať originálne príslušenstvo.

V ďalšej časti nášho sprievodcu sa budeme venovať podrobnejšiemu porovnaniu jednotlivých typov žľabov a odporúčaniam pre ich správny výber podľa konkrétnych potrieb a aplikácií.
