Pri realizácii zateplenia budov sa často zabúda na jeden kľúčový aspekt - správnu inštaláciu elektrických prvkov na fasáde. Elektroinštalačné krabice typu KEZ od firmy Kopos predstavujú profesionálne riešenie, ktoré eliminuje tepelné mosty a zabezpečuje dlhodobú bezpečnosť a spoľahlivosť elektroinštalácie.
Tento praktický návod vás prevedie celým procesom inštalácie krok za krokom a pomôže vám vyhnúť sa najčastejším chybám.
Prečo sú špecializované krabice pre zateplené fasády nevyhnutné?
Bežné inštalačné krabice nie sú vhodné pre zateplené fasády z viacerých dôvodov:
- Vytvárajú tepelné mosty, ktoré znižujú účinnosť zateplenia
- Neponúkajú dostatočnú ochranu pred vlhkosťou a poveternostnými vplyvmi
- Neumožňujú bezpečné a estetické umiestnenie elektrických prvkov
- Môžu predstavovať bezpečnostné riziko z hľadiska požiarnej ochrany
Elektroinštalačné krabice KEZ boli vyvinuté špeciálne pre tieto náročné podmienky a ponúkajú elegantné a bezpečné riešenie pre všetky typy zateplených fasád.
Potrebné náradie a príprava:
Pred začatím inštalácie si pripravte nasledujúce náradie:
- Vŕtačka s príklepom a vhodné vrtáky
- Meracie pásmo a vodováha
- Nôž alebo pílka na skrátenie nosiča
- Krížový skrutkovač
- Silikónový tmel a pištoľ
- Čistiaci prostriedok na povrch steny
- Značkovacia ceruzka
- Prípadne teplovzdušná pištoľ (pre nízke teploty)
Voľba správneho typu krabice podľa aplikácie:
V ponuke firmy Kopos môžete nájsť tri základné typy elektroinštalačných krabíc pre zateplené fasády:
- KEZ KB - pre jednoduché aplikácie, hrúbka zateplenia 50-200 mm
- KEZ 300 KB - pre väčšie hrúbky zateplenia, až do 300 mm
- KEZ-3 KB - pre inštaláciu 2-3 prístrojov vedľa seba, hrúbka zateplenia 100-250 mm
Vždy zvoľte typ, ktorý zodpovedá hrúbke vášho zateplenia a počtu inštalovaných zariadení.
Podrobný postup inštalácie krok za krokom:
- Príprava miesta inštalácie
- Dôkladne zmerajte hrúbku zateplenia v mieste inštalácie
- Vyznačte presné miesto umiestnenia krabice na fasáde pomocou vodováhy
- Očistite povrch steny od prachu a nečistôt
- Príprava krabice KEZ
- Zmerajte presnú hrúbku izolačného materiálu v mieste inštalácie
- Odrežte nosič krabice vrátane priloženej izolácie na potrebnú dĺžku podľa nameranej hrúbky
- Dôležité: Pri rezaní rešpektujte, že nosič musí byť o niečo kratší (cca 5 mm) ako hrúbka zateplenia
- Montáž nosiča na stenu
- Vyvŕtajte otvory do steny podľa označenia na nosiči
- Použite priložené hmoždinky vhodné pre typ muriva
- Pripevnite nosič na stenu pomocou priložených skrutiek
- Tip: Pri inštalácii na nerovný povrch aplikujte silikónový tmel po obvode nosiča pre dokonalé utesnenie
- Pretiahnutie káblov
- Pretiahnite elektrické káble cez nosič
- Dbajte na dostatočnú rezervu kábla (aspoň 15-20 cm) pre jednoduchšiu manipuláciu
- Pri inštalácii viacerých obvodov (pri KEZ-3 KB) použite priložený rozdeľovač
- Vloženie izolácie
- Vložte do nosiča dodanú skrátenú izoláciu
- Zabezpečte, aby izolácia tesne priliehala a nevznikali medzi ňou a nosičom medzery
- Inštalácia prístroja a krabice
- Pripojte elektrické zariadenie podľa schémy zapojenia
- Upevnite zariadenie do krabice pomocou skrutiek
- Pri KEZ-3 KB s použitím záslepky inštalujte 2 prístroje, bez záslepky 3 prístroje v spoločnom rámčeku
- Nasaďte a upevnite vonkajšiu časť krabice
- Dokončenie inštalácie
- Skontrolujte funkčnosť nainštalovaného zariadenia pred konečným uzavretím
- Pri inštalácii na drsný povrch alebo hrubšiu omietku utesnite obvod krabice silikónom
- Pri krabici KEZ-3 KB s trojrámom s nízkym krytím zabezpečte utesnenie na IP44
Špecifické postupy pre jednotlivé typy krabíc:

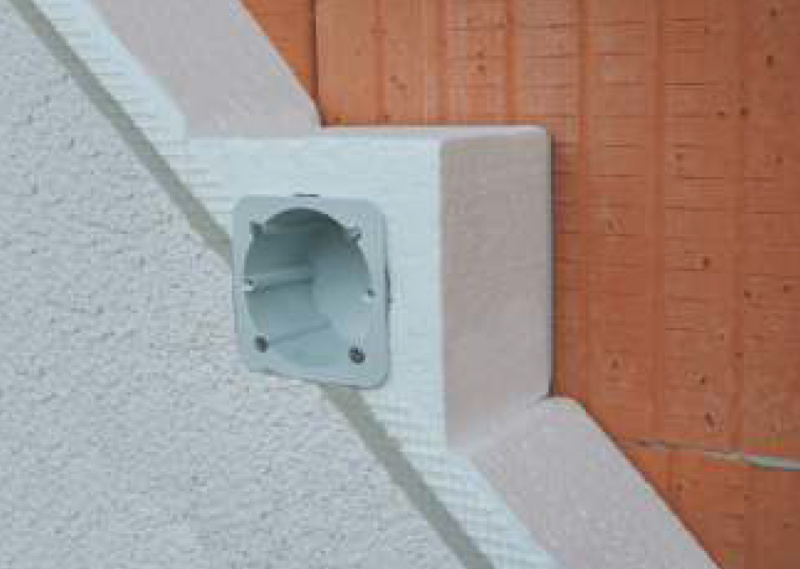

Táto robustná krabica je ideálna pre štandardné aplikácie v zateplených fasádach. Postup inštalácie:
- Zmerajte hrúbku zateplenia (musí byť v rozmedzí 50-200 mm)
- Skráťte nosič s izoláciou na požadovanú dĺžku
- Upevnite nosič pomocou priložených hmoždiniek a skrutiek
- Pretiahnite kábel, vložte skrátenú izoláciu
- Pripevnite elektrickú krabicu a namontujte zariadenie
- Pri nerovných povrchoch utesnite silikónom
Pre fasády s extra hrubým zateplením:
- Zmerajte hrúbku zateplenia (musí byť v rozmedzí 50-300 mm)
- Skráťte nosič s izoláciou na požadovanú dĺžku
- Upevnite nosič štandardným postupom
- Pretiahnite kábel, vložte skrátenú izoláciu
- Pripevnite elektrickú krabicu a zariadenie
- Pri hrubšej omietke aplikujte silikónové tesnenie

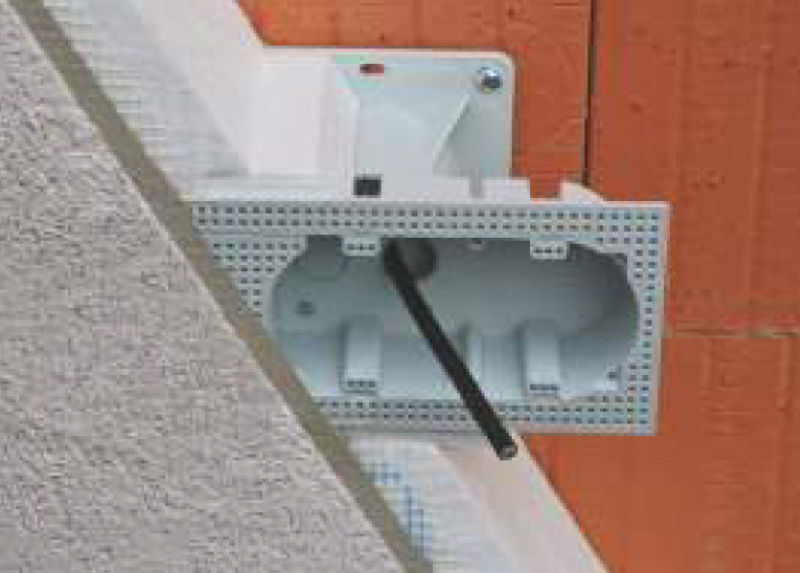

Pre komplexnejšie inštalácie s viacerými zariadeniami:
- Zmerajte hrúbku zateplenia (musí byť v rozmedzí 100-250 mm)
- Skráťte nosič s izoláciou na požadovanú dĺžku
- Upevnite nosič podľa štandardného postupu
- Pretiahnite káble, v prípade potreby použite rozdeľovač pre oddelenie obvodov
- V závislosti od počtu zariadení použite alebo nepoužite záslepku
Najčastejšie chyby pri inštalácii a ako sa im vyhnúť:
- Nesprávne zmeranie hrúbky zateplenia
Problém: Príliš krátky alebo dlhý nosič krabice.
Riešenie: Vždy merajte hrúbku v presnom mieste inštalácie, nie celoplošne. Použite presné meradlo a počítajte aj s hrúbkou omietky či lepidla.
- Nedostatočné utesnenie
Problém: Vnikanie vlhkosti, tepelné mosty, zníženie životnosti inštalácie.
Riešenie: Pri akomkoľvek nerovnom povrchu alebo hrubšej omietke vždy použite kvalitný silikónový tmel na utesnenie spojov medzi nosičom a stenou.
- Nesprávne kotvenie do steny
Problém: Nestabilná inštalácia, riziko vytrhnutia pri zaťažení.
Riešenie: Používajte výhradne priložené hmoždinky a skrutky. Pre špeciálne typy podkladov (pórobetón, sadrokartón) zvoľte adekvátny typ kotvenia.
- Zanedbanie dilatácie
Problém: Praskanie spojov pri teplotných výkyvoch.
Riešenie: Ponechajte minimálnu vôľu (2-3 mm) pre dilatáciu materiálov, najmä pri väčších rozmeroch inštalácie.
- Nesprávna orientácia krabice
Problém: Narušenie estetiky, problematická montáž rámčekov.
Riešenie: Používajte vodováhu a dbajte na presné horizontálne a vertikálne zarovnanie krabice.
- Zanedbanie ochrany káblov
Problém: Riziko poškodenia izolácie, skratu alebo požiaru.
Riešenie: Vždy chráňte káble pred ostrými hranami, použite ochranné prvky v miestach prechodu materiálmi.
- Ignorovanie teplotných limitov
Problém: Krehkosť materiálov pri nízkych teplotách, riziko prasknutia.
Riešenie: Pri inštalácii v chladnom počasí ohrievajte komponenty na pracovnú teplotu alebo odložte inštaláciu na vhodnejšie podmienky.
Praktické tipy od profesionálov:
- Pred skrátením nosiča si jeho dĺžku najprv vyznačte a dvakrát premerajte
- Pri viacnásobnej inštalácii (KEZ-3 KB) dodržiavajte osovú vzdialenosť 71 mm
- Pred konečným uzavretím otestujte funkčnosť elektroinštalácie
- Používajte kvalitné náradie, najmä pri rezaní nosiča
- Pri výrazne nerovných povrchoch zvážte vyrovnanie podkladu pred montážou
- Pre esteticky dokonalý výsledok dbajte na presné zarovnanie s okolitým zateplením
Záver: Investujte do kvality
Elektroinštalačné krabice KEZ predstavujú profesionálne riešenie pre moderné zateplené fasády. Správna inštalácia nielen zlepšuje energetickú účinnosť budovy, ale zabezpečuje aj dlhodobú bezpečnosť a spoľahlivosť elektroinštalácie. Dodržiavaním postupov uvedených v tomto návode dosiahnete dokonalý výsledok, ktorý bude bezpečne slúžiť mnoho rokov.
Neexperimentujte s improvizovanými riešeniami - stavte na overené produkty, ktoré boli špeciálne vyvinuté pre náročné podmienky zateplených fasád. Vaša elektroinštalácia si zaslúži tú najlepšiu ochranu.
FAQ - Často kladené otázky
Je možné inštalovať krabice KEZ aj do existujúceho zateplenia?
Áno, je to možné, ale vyžaduje si to precízne vyrezanie otvoru v zateplení. Odporúčame túto prácu zveriť skúseným odborníkom.
Aká je životnosť krabíc?
Pri správnej inštalácii je životnosť porovnateľná so životnosťou samotného zateplenia, čo predstavuje niekoľko desaťročí.
Môžem do jednej krabice KEZ-3 KB kombinovať rôzne typy prístrojov?
Áno, krabica KEZ-3 KB umožňuje kombinovať rôzne typy prístrojov s osovou vzdialenosťou 71 mm v spoločnom rámčeku.
Je potrebné používať silikón pri každej inštalácii?
Pri inštalácii na hladký a rovný povrch nie je silikón nevyhnutný, ale pre maximálnu istotu a tesnenie ho odporúčame použiť vždy.
Aký je minimálny polomer ohybu káblov pri inštalácii do krabíc KEZ?
Dodržiavajte minimálny polomer ohybu podľa typu kábla, spravidla 8-10 násobok jeho priemeru.
Poznámka: Pre najlepšie výsledky odporúčame konzultáciu s odborníkmi v ELEKTRO-STAR, ktorí vám pomôžu vybrať optimálne riešenie pre váš konkrétny projekt.
