Bleskozvod na rodinný dom - rozhodovací strom pre montážnikov

Správny výber komponentov bleskozvodu skracuje čas montáže a eliminuje reklamácie. Každý deň sa stretávame s montážnikmi, ktorí riešia otázky: použiť tyč 1,5 m alebo 2 m? Kedy stačí podstavec 8,5 kg a kedy treba 17 kg?

Tento rozhodovací strom vám dá jasné odpovede za pár sekúnd.

Všetky materiály zodpovedajú norme EN 62561-2, ktorá definuje požiadavky na komponenty ochrany pred bleskom.

Cieľ tohto článku je jednoduchý - dať vám praktický návod, ktorý použijete priamo na stavbe.

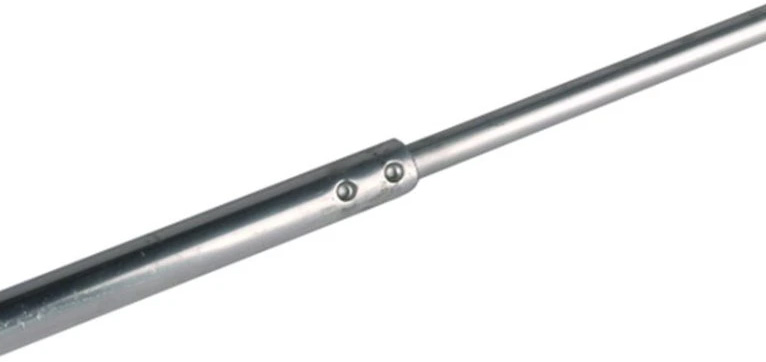

Ako rýchlo zvoliť zachytávaciu tyč (1,5 m / 2 m / 3 m)

Zachytávacie tyče AlMgSi sú dostupné v troch základných dĺžkach. Výber závisí od expozície, výšky objektu a okolia.

Kedy použiť 1,5 m tyč:

• Štandardné rodinné domy s nízkou strešnou konštrukciou (sedlová strecha do 8 m hrebeňa)
• Objekty chránené vyšším okolím (susedné budovy, stromy, terénne depresie)
• Lokality s nízkou veternou expozíciou (vnútrozemské zóny)
• Ekonomické riešenie pre obce do 400 m n.m.

Kedy zvoliť 2 m tyč:

• Domy s vyššou strešnou konštrukciou (hrebeň nad 8 m)
• Voľne stojace objekty bez prirodzenej ochrany okolia
• Veternejšie oblasti (nad 400 m n.m., horské lokality)
• Miesta s požiadavkou na vyššiu ochrannú zónu

Kedy musíte použiť 3 m tyč:

• Exponované polohy (kopce, otvorené planiny, pobrežia vodných plôch)
• Vysoké objekty alebo objekty s množstvom strešných nadstavieb (komíny, vetracie kanály, klimatizácie)
• Lokality nad 600 m n.m. s vysokou veternou záťažou
• Priemyselné budovy a objekty vyžadujúce rozšírenú ochrannú zónu

Tip z praxe: V lokalitách s častými veternými búrkami (Vysoké Tatry, Nízke Tatry, Malá a Veľká Fatra) volíme radšej o jednu dĺžku vyššiu. Zvýšené náklady sú v porovnaní s rizikom poškodenia zanedbateľné. Pri vyššej zástavbe vždy konzultujte projektovú dokumentáciu.

Podstavec 8,5 kg vs. 17 kg: jednoduché pravidlo

Voľba podstavca je jednoduchá a riadi sa dvoma parametrami - dĺžkou zachytávacej tyče a veternou expozíciou.

Podstavec 8,5 kg je určený pre tyče do 1 m a štandardné podmienky.

DEHN 102075 betónový podstavec 8,5kg s klinom

Ak montujete tyč 1,5 m a vyššiu, použite podstavec 17 kg. Ten má väčší priemer základne (337 mm oproti 240 mm) a nerezový klin s priemerom 16 mm, čo zaručuje stabilitu aj pri vyššej záťaži vetrom.

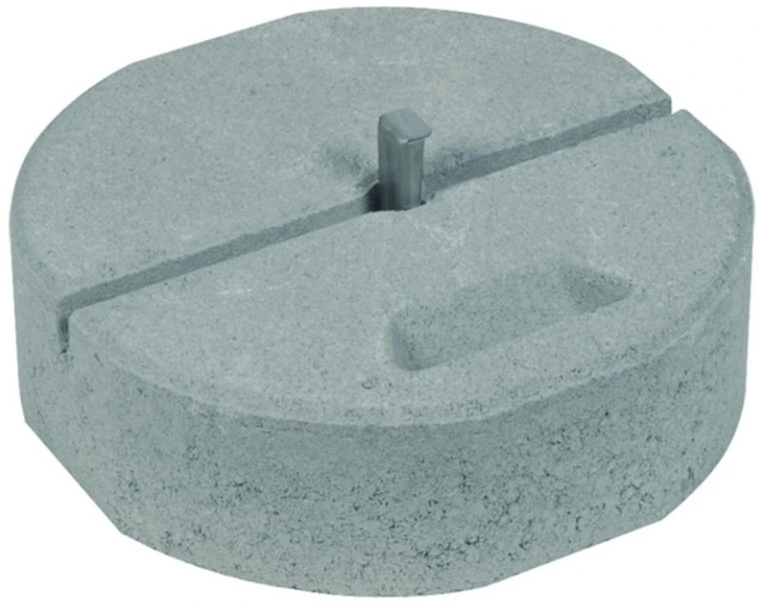

DEHN 102010 Podstavec betón 17kg s klinom 337mm

Podstavce sú stohovateľné, čo umožňuje flexibilné riešenie výšky montáže bez nutnosti použiť dlhšie tyče tam, kde to nie je potrebné. Materiál je betón s nerezovým klinom, čo zaručuje dlhodobú odolnosť voči poveternostným vplyvom.

 Nerobte tieto chyby:

• Nepodceňujte veternú expozíciu - veterná záťaž rastie s druhou mocninou rýchlosti vetra
• Nepoužívajte ľahký podstavec na dĺžky nad 1 m - garantovaná reklamácia pri prvej búrke
• Neskracujte náklady na podstavci - je to základ celého systému
• Pri plochých strechách vždy počítajte s dodatočnou distančnou vzperou DEHNiso

Držiaky odkvapu 80-100 mm vs. 100-120 mm

Držiaky odkvapu zabezpečujú pevné uchytenie zvodového vedenia na odkvapovom žľabe. Výber správneho priemeru je kľúčový pre bezpečnú montáž a dlhodobú funkčnosť.

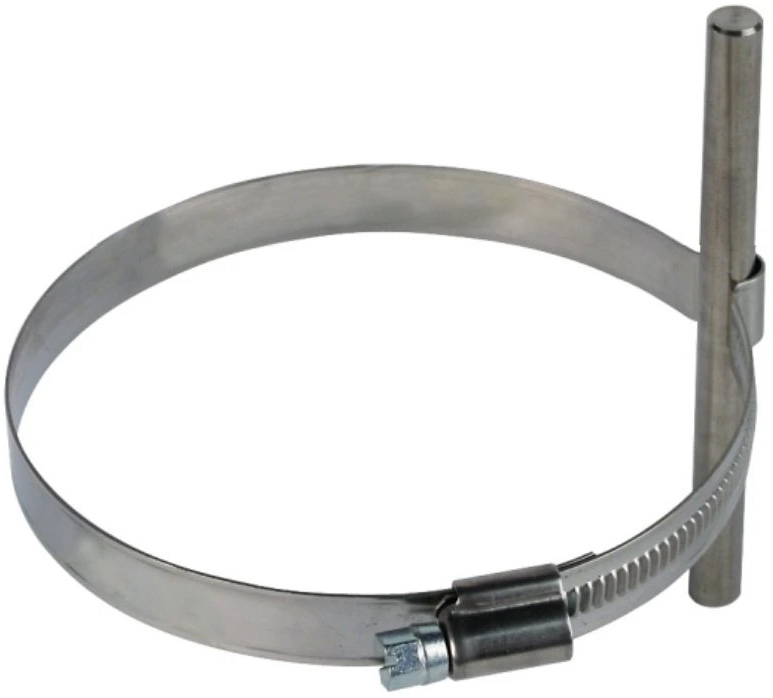

Držiak 80-100 mm používajte pre štandardné odkvapové systémy na rodinných domoch (priemer žľabu 100 mm).

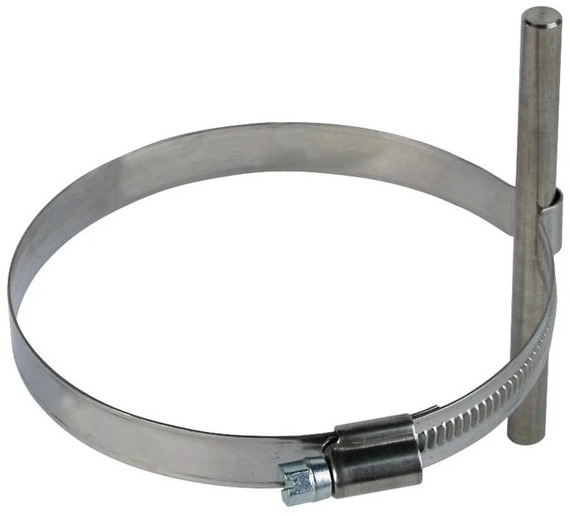

Držiak 100-120 mm je určený pre väčšie priemery žľabov, ktoré sa používajú na objektoch s väčšou strešnou plochou alebo tam, kde je potrebná vyššia odvodňovacia kapacita.

Kontrolné body pri montáži:

• Skontrolujte presný priemer odkvapového žľabu - tolerancia +/- 5 mm
• Použite nerezové držiaky (FeZn verzie len tam, kde to systém vyžaduje)
• Zabezpečte pevné uchytenie drôtu - voľné vedenie ohrozuje funkčnosť celého systému
• Pri umelohmotných odkvapoch použite rovnaké držiaky, ale dbajte na správne utiahnutie šnekovej skrutky

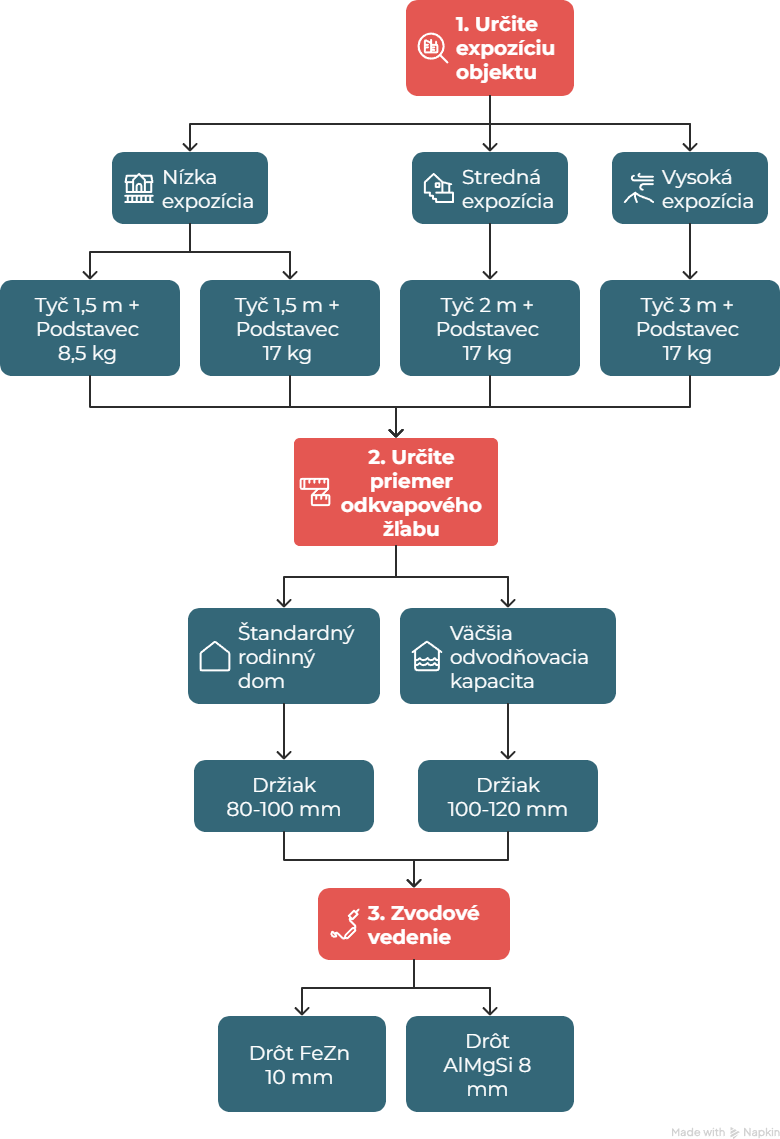

Rozhodovací strom (diagram)

Nasledujúci postup použite pre rýchle rozhodnutie pri príprave materiálovej zostavy:

Poznámka: Pri plochých strechách a strechách s trapézovým plechom sa použije odlišný systém upevnenia (lepené podpery DEHNsnap). Kompletný návod na tieto systémy pripravujeme v samostatnom článku.

Mini-checklist

Prejdite si tento checklist a skontrolujte materiál pred naložením do auta:

1. Vizuálna kontrola tyčí - kontrola bez deformácií, skosené hrany, bez korózie
2. Podstavce - správna hmotnosť (8,5 kg alebo 17 kg), nepoškodený klin, stohovateľnosť funkčná
3. Držiaky odkvapu - správny priemer (80-100 alebo 100-120 mm), nerezové prevedenie, kompletné šneky
4. Zvodové vedenie - dĺžka podľa projektu (počítajte s rezervou 10 %), priemer 8 alebo 10 mm
5. Svorky a príchytky - kompletný sortiment podľa typov spojov (SS spájacia, SR odbočovacia, SJ k uzemňovacej tyči)
6. Uzemňovacie tyče - dĺžka 1,5 m alebo 2 m podľa pôdnych podmienok, priemer 25 mm
7. Ochranné uholníky - pre exponované vedenia (výška do 2 m nad terénom)

Tabuľka: Odporúčania podľa expozície

Časté otázky (FAQ)

Je možné kombinovať materiály rôznych výrobcov?
Áno, ale dodržujte kompatibilitu materiálov. Hliník (AlMgSi) nespájajte priamo s meďou - použite CupAl svorky. Oceľové komponenty (FeZn) sú kompatibilné navzájom aj s hliníkom.

Koľko uzemňovacích tyčí potrebujem na jeden objekt?
Minimálne dve, optimálne štyri tyče rozmiestnené v rohoch objektu prepojené pásovinou FeZn 30x4 mm. Presný počet určí projektant na základe merania zemného odporu.

Môžem použiť AlMgSi drôt do zeme?
Nie. Hliník je náchylný na elektrochemickú koróziu v pôde. Pod omietku a do zeme používajte výhradne FeZn drôt 10 mm alebo FeZn pásovinu 30x4 mm.

Kedy musím použiť ochranný uholník?
Ochranný uholník je povinný tam, kde zvodové vedenie prechádza vo výške do 2 m nad terénom a je vystavené mechanickému poškodeniu (ľudia, stroje, kosačky). Uholník chráni vedenie v dĺžke 1,7 m alebo 2 m.

Aký je interval kontrol bleskozvodu?
Prvá kontrola do 12 mesiacov od uvedenia do prevádzky, ďalšie kontroly každé 2 roky. Vykonáva odborne spôsobilá osoba s oprávnením podľa vyhlášky.

Môžem použiť izolovaný drôt AlMgSi pod omietku?
Áno. Izolovaný drôt AlMgSi s priemerom 8 mm a vonkajším priemerom 11 mm je vhodný na uloženie pod omietku ako dodatočná ochrana pred koróziou. Hrúbka plášťa je 1,5 mm, materiál je bezhalogénový a UV odolný.

Ako poznám, že potrebujem distančnú vzperu DEHNiso?
Distančná vzpera je potrebná pri veternej rýchlosti nad 120 km/h (veterné oblasti) alebo pri montáži tyčí nad 2 m na ľahké konštrukcie. Vzpera zabraňuje ohybu tyče pri silných nárazoch vetra.

Záver

Dostupnosť materiálu je v našich troch predajniach v Košiciach a na e-shopoch www.elektrostar.shop a www.elektrostar.sk. Máme na sklade sortiment od renomovaných výrobcov ako DEHN, ZIN aj OBO Betterman.

Odborné poradenstvo je súčasťou nášho servisu. Ak máte otázky k špecifickým projektom, kontaktujte nás. Pomôžeme vám vybrať správne komponenty a optimalizovať zostavenie materiálu.

Kontaktujte nás

Bezpečnostná poznámka: Montáž a revíziu bleskozvodu vykonáva výhradne odborne spôsobilá osoba s platným oprávnením.
