Najčastejšie chyby pri montáži chráničiek

Elektroinštalačné chráničky patria medzi najdôležitejšie, ale zároveň najčastejšie podceňované komponenty každej elektroinštalácie.

Nesprávna montáž môže viesť k predčasnému poškodeniu káblov, skratom, alebo v najhorších prípadoch aj k požiarom. Pritom väčšina problémov vzniká kvôli jednoduchým chybám, ktorým sa dá ľahko predísť.

V tomto článku si prejdeme najčastejšie chyby pri montáži chráničiek, špecificky modelov značky DIETZEL-UNIVOLT, a ukážeme vám, ako sa im vyhnúť pre bezpečnú a dlhodobo spoľahlivú elektroinštaláciu.

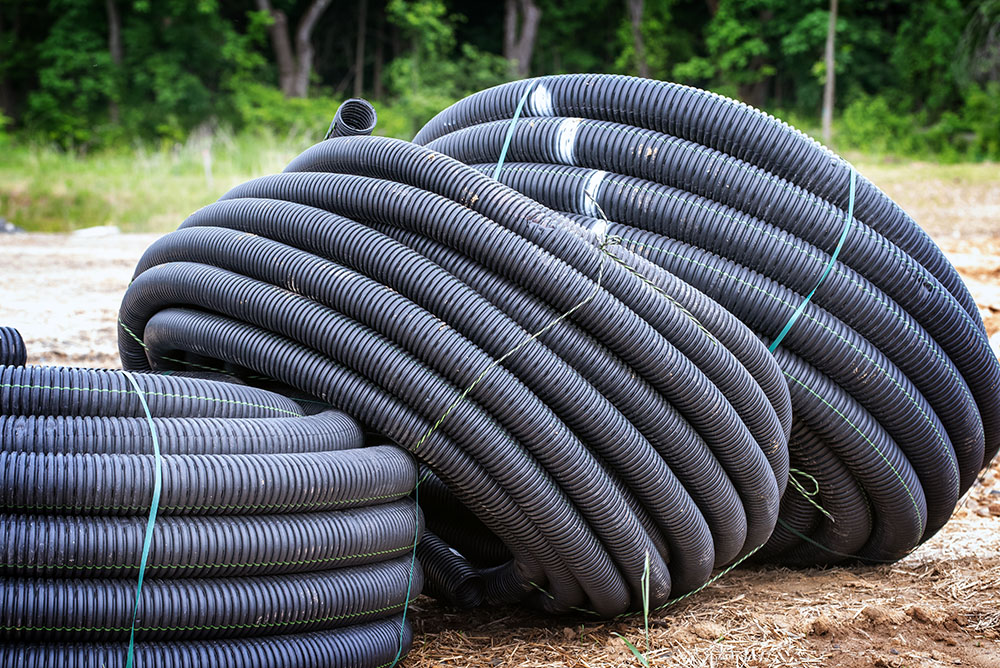

Ilustračné foto: Chráničky. Zdroj: freepik.com

Prečo sú chráničky nevyhnutné pre bezpečnú elektroinštaláciu?

Chráničky pre káble nie sú len "pekná vec na poriadok". Predstavujú zásadnú ochranu proti mechanickému poškodeniu, vlhkosti, prachu a UV žiareniu. Bez správne nainštalovaných chráničiek sú vaše elektrické vodiče vystavené riziku poškodenia, ktoré môže mať vážne následky:

• Narušenie izolácie a riziko úrazu elektrickým prúdom
• Skraty a výpadky elektriny
• Požiarové riziko
• Nákladné opravy a výmeny káblov

5 najčastejších chýb pri montáži chráničiek

1. Nesprávny výber priemeru chráničky

Chyba: Používanie príliš tesných chráničiek pre dané káble

Mnoho elektrikárov robí chybu, keď vyberajú chráničku "presne na mieru" káblu. To môže spôsobiť problémy pri preťahovaní kábla a následne aj jeho poškodenie.

Správne riešenie:

• Pre trojžilový kábel CYKY 3x2,5 (vonkajší priemer cca 8mm) používajte chráničku s vnútorným priemerom minimálne 14mm
• Všeobecne platí: vnútorný priemer chráničky by mal byť aspoň o 30-50% väčší ako priemer kábla
• Pre FX 20 LG je vnútorný priemer 15mm, ideálne pre káble do 10mm

Chránička DIETZEL UNIVOLT FX LG

Praktický tip: Ak si nie ste istí, vyberte radšej väčší priemer. Budúce rozšírenia budú jednoduchšie a nebudete mať problémy s preťahovaním.

2. Použitie nevhodnej chráničky pre vonkajšie prostredie

Chyba: Inštalácia štandardných vnútorných chráničiek v exteriéri

Jednou z najväčších chýb je použitie FX LG (určenej pre vnútorné použitie) vo vonkajšom prostredí. Táto chránička má prevádzkovú teplotu len -5°C až +60°C a nie je odolná voči UV žiareniu.

Správne riešenie:

• Pre vonkajšie inštalácie vždy používajte FXP Turbo BK UV s UV ochranou
• Prevádzková teplota -25°C až +60°C zvládne aj zimné podmienky
• Čierna farba (RAL 9005) poskytuje UV ochranu až na 10 rokov

Príklad z praxe: Elektroinštalácia záhradného osvetlenia s FX LG chráničkami sa po dvoch rokoch rozpadla kvôli UV žiareniu. Výmena stála trojnásobok pôvodnej investície.

3. Ignorovanie UV odolnosti pri dlhodobých inštaláciách

Chyba: Podceňovanie vplyvu slnečného žiarenia na chráničky

Aj pri čiastočne tienených miestach môže UV žiarenie postupne degradovať plastové chráničky, ktoré nie sú špeciálne upravené.

Správne riešenie:

• Pre akékoľvek vonkajšie použitie investujte do FXP Turbo BK UV
• UV odolnosť až 10 rokov zaručuje dlhodobú spoľahlivosť
• Kompresná odolnosť > 750 N zvládne aj mechanické zaťaženie

Chránička DIETZEL UNIVOLT FXP Turbo BK UV

4. Podceňovanie mechanickej záťaže

Chyba: Použitie ľahkých chráničiek v miestach s rizikom mechanického poškodenia

FX LG má len ľahkú triedu pevnosti v tlaku a pevnosti pri náraze (Class 2) a nie je vhodná pre betónové konštrukcie alebo miesta s rizikom mechanického zaťaženia.

Správne riešenie:

• Pre betónové konštrukcie používajte FXP Turbo GY so strednou odolnosťou (Class 3)
• Pre priemyselné aplikácie a vysokú záťaž voľte FXP Turbo BK UV s odolnosťou > 750 N
• Klasifikácia 33412 verzus 22212 u FX LG jasne ukazuje rozdiel v mechanickej odolnosti

5. Nedostatočné utesnenie a nesprávne spájanie

Chyba: Zlé tesnenie vstupov a použitie nevhodných spojok

Mnoho problémov vzniká kvôli vniknutiu vlhkosti cez netesné spoje alebo nevhodné spojky.

Správne riešenie:

• Používajte výhradne originálne spojky od DIETZEL-UNIVOLT
• Dbajte na správne dotiahnutie všetkých spojov
• Pri vonkajších inštaláciách aplikujte dodatočné tesnenie silikónom

Ako sa vyhnúť chybám - odporúčania podľa typu inštalácie

Rekonštrukcia bytu alebo domu

Odporúčané riešenie: FX LG 16-25mm pre základné vnútorné rozvody

• Ekonomické riešenie pre štandardné podmienky
• Svetlo šedá farba (RAL 7035) sa hodí do interiéru
• Vhodná pre montáž do omietky aj na povrch

Novostavba s kombinovanými inštaláciami

Odporúčané riešenie: FXP Turbo GY pre vnútorné rozvody, FXP Turbo BK UV pre exteriér

• Univerzálne riešenie pre väčšinu aplikácií
• Stredná mechanická odolnosť zvládne aj betónové konštrukcie
• Prevádzková teplota -25°C až +60°C

Chránička DIETZEL UNIVOLT FXP Turbo GY

Priemyselné objekty a náročné aplikácie

Odporúčané riešenie: FXP Turbo BK UV s väčšími priemermi (32-63mm)

• Najvyššia mechanická odolnosť
• Odolnosť voči chemikáliám a extrémnym podmienkam
• Dlhodobá spoľahlivosť v náročnom prostredí

Praktický tip pre montáž

Pri montáži dodržiavajte minimálne polomery ohybu:

• FX LG 20mm: minimálny polomer ohybu 80mm
• FXP Turbo GY 25mm: minimálny polomer ohybu 125mm
• FXP Turbo BK UV 25mm: minimálny polomer ohybu 125mm

Záver: Investícia do kvality sa vyplatí

Správny výber a montáž chráničiek nie je miesto na šetrenie. Kvalitné produkty DIETZEL-UNIVOLT síce môžu byť drahšie ako nekvalitné alternatívy, ale ich dlhodobá spoľahlivosť a bezpečnosť vám ušetria náklady na opravy a výmeny.

Hlavné zásady, ktoré si zapamätajte:

• Vždy vyberajte väčší priemer než minimálne potrebný
• Pre vonkajšie použitie investujte do UV odolných verzií
• Nepoužívajte vnútorné chráničky vo vonkajšom prostredí
• Dbajte na správne utesnenie všetkých spojov

Pri pochybnostiach sa obráťte na odborníkov v ELEKTRO-STAR, ktorí vám pomôžu vybrať optimálne riešenie pre váš konkrétny projekt.

FAQ - Často kladené otázky

Môžem ťahať kábel cez ohnutú chráničku? Áno, ale dodržiavajte minimálny polomer ohybu uvedený v technických parametroch. Pre 25mm chráničku je to minimálne 125mm.

Ako poznám UV odolnú chráničku? UV odolné chráničky sú označené ako "UV" v názve produktu a majú zvyčajne čiernu farbu. FXP Turbo BK UV má garantovanú UV odolnosť 10 rokov.

Je potrebné spájať chráničky špeciálnymi spojkami? Áno, pre zachovanie integrity ochrany používajte originálne spojky od DIETZEL-UNIVOLT. Improvizované riešenia môžu narušiť tesnenie.

Aký je rozdiel medzi klasifikáciou 22212 a 33412? Prvé dve číslice označujú mechanickú odolnosť - "22" znamená ľahkú odolnosť, "33" strednú. FX LG má klasifikáciu 22212, FXP Turbo má 33412.

Môžem použiť FX LG v garáži? Áno, pokiaľ je garáž vykurovaná a chránená pred priamymi poveternostnými vplyvmi. Pre nevykurované garáže radšej použite FXP Turbo GY.

Poznámka: Pre najlepšie výsledky odporúčame konzultáciu s odborníkmi v ELEKTRO-STAR, ktorí vám pomôžu vybrať optimálne riešenie pre váš konkrétny projekt.
