Pri každodennej práci elektrikárov a montážnikov sa opakujú tie isté otázky o výbere a montáži elektroinštalačných chráničiek. Správny výber chráničky nie je len otázkou ceny, ale predovšetkým bezpečnosti, dlhodobej spoľahlivosti a jednoduchosti montáže.
Nesprávne zvolená chránička môže spôsobiť komplikácie už počas inštalácie - od ťažkého preťahovania káblov až po predčasné poškodenie v náročných podmienkach. V horšom prípade môže nevhodná ochrana káblov viesť k poruchám, skratom alebo dokonca bezpečnostným rizikám.
Značka DIETZEL UNIVOLT patrí medzi popredných európskych výrobcov kvalitných elektroinštalačných chráničiek s desaťročiami skúseností. Ich produktové rady pokrývajú všetky typy aplikácií - od štandardných domácich inštalácií až po náročné priemyselné projekty.
V tomto článku odpovedáme na najčastejšie otázky, ktoré dostávame od našich zákazníkov. Každá odpoveď je založená na technických parametroch produktov a praktických skúsenostiach z montáží.
Cieľom je pomôcť vám urobiť správne rozhodnutie už pri objednávaní materiálu a vyhnúť sa častým chybám, ktoré komplikujú prácu.
Aký priemer chráničky použiť pre CYKY-J 3x2,5?
Pre kábel CYKY-J 3x2,5 s vonkajším priemerom približne 8 mm odporúčame chráničku s vnútorným priemerom minimálne 14-15 mm. Ideálnou voľbou je DIETZEL UNIVOLT FX 20 LG s vnútorným priemerom 15 mm.
Všeobecne platí pravidlo: vnútorný priemer chráničky by mal byť o 30-50% väčší ako priemer kábla. Toto zabezpečí jednoduchý priechod kábla a umožní prípadné budúce rozšírenia bez demolácie.
Pre silnejšie káble ako CYKY-J 3x4 alebo CYKY-J 5x2,5 už voľte chráničku s vnútorným priemerom 19,1 mm (FX 25 LG) alebo 17,8 mm (FXP 25 Turbo).

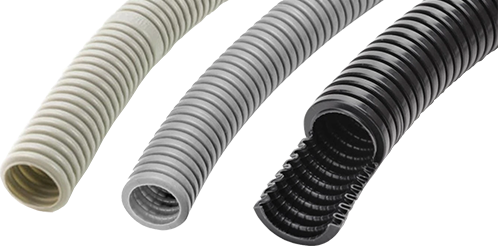

Chránička Dietzel Univolt typu FX
Aká chránička je vhodná do betónu?

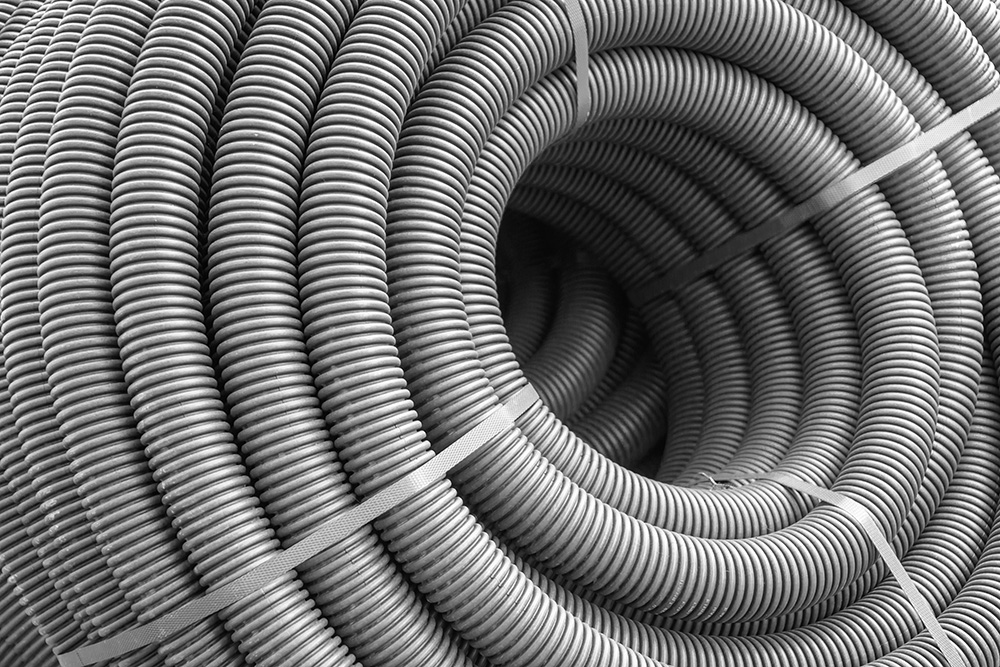

Ilustračné foto: Chránička. Foto: freepik.com
Do betónových konštrukcií NIE JE VHODNÁ chránička FX LG, ktorá má len ľahkú mechanickú odolnosť (klasifikácia 22212). Pre betón používajte chráničky FXP Turbo GY alebo FXP Turbo BK UV s klasifikáciou 33412 - stredná mechanická odolnosť.
Tieto chráničky vydržia tlak betónu počas liatia a následné mechanické namáhanie. FXP Turbo BK UV má dokonca kompresívnu odolnosť vyššiu ako 750 N.
Pre podzemné betónové inštalácie s rizikom vlhkosti je ideálna FXP Turbo BK UV, ktorá je navyše vhodná aj pre vonkajšie použitie.
Môžem použiť vnútornú chráničku vonku?
Nie, chráničku FX LG určenú pre vnútorné použitie nikdy nepoužívajte vonku. Má prevádzkovú teplotu len -5°C až +60°C a nie je UV odolná. UV žiarenie spôsobí postupnú degradáciu plastu, zmenu farby a nakoniec krehkosť materiálu.
Pre vonkajšie inštalácie používajte výhradne FXP Turbo BK UV s prevádzkovým rozsahom -25°C až +60°C a UV odolnosťou až 10 rokov. Čierna farba (RAL 9005) poskytuje najlepšiu ochranu proti slnečnému žiareniu.
Aj pri čiastočne tienených miestach je lepšie investovať do UV odolnej verzie pre dlhodobú spoľahlivosť.
Čo znamenajú označenia 22212 vs. 33412?
Tieto číselné kódy označujú klasifikáciu mechanických vlastností podľa normy EN 61386:
22212 (FX LG):
- Prvé "2" = ľahká kompresívna odolnosť
- Druhé "2" = ľahká nárazová odolnosť
- Vhodná pre omietky a nenáročné aplikácie
33412 (FXP Turbo série):
- Prvé "3" = stredná kompresívna odolnosť
- Druhé "3" = stredná nárazová odolnosť
- Vhodná pre betón, screed a náročnejšie podmienky
Vyššie číslo znamená vyššiu odolnosť. Pre profesionálne použitie voľte radšej klasifikáciu 33412.
Ako spájať chráničky, aby boli naozaj tesné?
Pre kvalitné spájanie chráničiek používajte výhradne originálne spojky od DIETZEL UNIVOLT. Improvizované riešenia s lepenkami alebo PVC páskou neposkytnú dlhodobú tesnú ochranu.
Postup správneho spájania:
- Očistite konce chráničiek od prachu a nečistôt
- Skontrolujte, či sú konce rovné (nie zošikmené)
- Nasaďte spojku tak, aby presahovala rovnako na obe strany
- Dotiahnite všetky skrutky rovnomerne
- Pri vonkajších inštaláciách aplikujte dodatočné silikónové tesnenie
Kvalitné spojenie je zárukou, že chránička bude plniť svoju ochrannú funkciu po celú životnosť inštalácie.
Prečo sa káble niekedy ťažko preťahujú?
Najčastejšie príčiny ťažkého preťahovania káblov:
Príliš malý priemer - najčastejšia chyba. Chránička musí mať dostatočnú rezervu priestoru.
Príliš ostré ohyby - dodržiavajte minimálne polomery ohybu: pre 20mm chráničku minimálne 80-100mm, pre 25mm minimálne 125mm.
Dlhé trasy bez medzibodov - pri trasách dlhších ako 15-20m vytvorte medzibody pre ľahšie preťahovanie.
Znečistenie chráničky - stavebný prach a zvyšky malty zvyšujú trenie. Pred preťahovaním chráničku prefúknite.
Kvalitní výrobcovia ako DIETZEL UNIVOLT majú vnútorný povrch optimalizovaný pre ľahké preťahovanie káblov.
Ako ovplyvňuje UV žiarenie plastové chráničky?

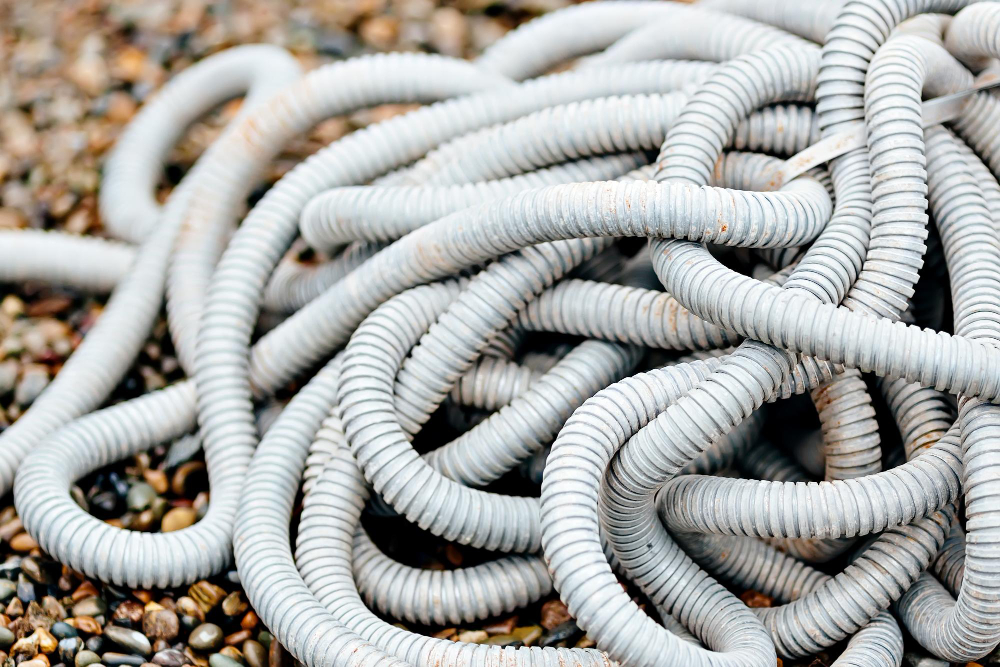

Ilustračné foto: Degradované a poškodené chráničky. Zdroj: freepik.com
UV žiarenie postupne degraduje polymerové reťazce v plastových chráničkách, čo vedie k:
- Zmene farby (žltnutie, vyblednutie)
- Zvýšenej krehkosti materiálu
- Vzniku mikrotrhlín
- Postupnému rozpadu chráničky
Štandardné PVC chráničky bez UV ochrany vydržia vonku len 6-18 mesiacov v závislosti od intenzity slnečného žiarenia.
DIETZEL UNIVOLT FXP Turbo BK UV má špeciálne UV stabilizátory a čiernu farbu, ktorá absorbuje UV žiarenie namiesto jeho prenikania do materiálu. Výsledkom je garantovaná UV odolnosť až 10 rokov.
Pre akékoľvek vonkajšie použitie je UV ochrana nevyhnutná.
Aké sú rozdiely medzi FX LG, FXP Turbo GY a FXP Turbo BK UV?
FX LG (Light Grey - svetlo šedá):
- Vnútorné použitie (-5°C až +60°C)
- Ľahká mechanická odolnosť (22212)
- Najekonomickejšia voľba
- Vhodná do omietky, na povrch
FXP Turbo GY (Grey - šedá):
- Univerzálne použitie (-25°C až +60°C)
- Stredná mechanická odolnosť (33412)
- Vhodná do betónu, screenu
- Bez UV ochrany
FXP Turbo BK UV (Black - čierna):
- Vonkajšie použitie (-25°C až +60°C)
- Najvyššia mechanická odolnosť (>750N)
- UV ochrana až 10 rokov
- Najuniverzálnejšia, ale najdrahšia
Voľba závisí od konkrétnej aplikácie a požiadaviek na životnosť.
Aká je životnosť chráničiek DIETZEL UNIVOLT?
Pri správnej voľbe a inštalácii majú chráničky DIETZEL UNIVOLT životnosť:
FX LG (vnútorné použitie): 20-30 rokov v štandardných podmienkach
FXP Turbo GY: 25-35 rokov v interiéri, 5-8 rokov bez UV ochrany vonku
FXP Turbo BK UV: 20-25 rokov aj vo vonkajšom prostredí s plnou UV expozíciou
Faktory ovplyvňujúce životnosť:
- Mechanické namáhanie
- Teplota prostredia
- UV expozícia
- Chemické vplyvy
- Kvalita inštalácie
Pre maximálnu životnosť investujte do správneho typu podľa aplikácie.
3 najčastejšie chyby a ako sa im vyhnúť
- Nedostatočný priemer chráničky: Voľte priemer o 30-50% väčší ako je priemer kábla. Radšej väčší než menší - ušetríte si problémy pri montáži aj pri budúcich rozšíreniach.
- Použitie vnútornej chráničky vonku
FX LG nikdy nepoužívajte v exteriéri. Pre vonkajšie aplikácie investujte do FXP Turbo BK UV s UV ochranou. Úspora na materiáli sa nevyplatí. - Ignorovanie mechanickej záťaže Do betónu a screenu nepoužívajte ľahké chráničky (22212). Pre náročné podmienky voľte FXP Turbo série s klasifikáciou 33412.
Potrebujete poradiť s výberom? Kontaktujte odborníkov ELEKTRO-STAR, ktorí vám pomôžu vybrať optimálne riešenie DIETZEL UNIVOLT pre váš konkrétny projekt. Správne zvolená chránička je investícia do bezpečnosti a spoľahlivosti na desaťročia.
