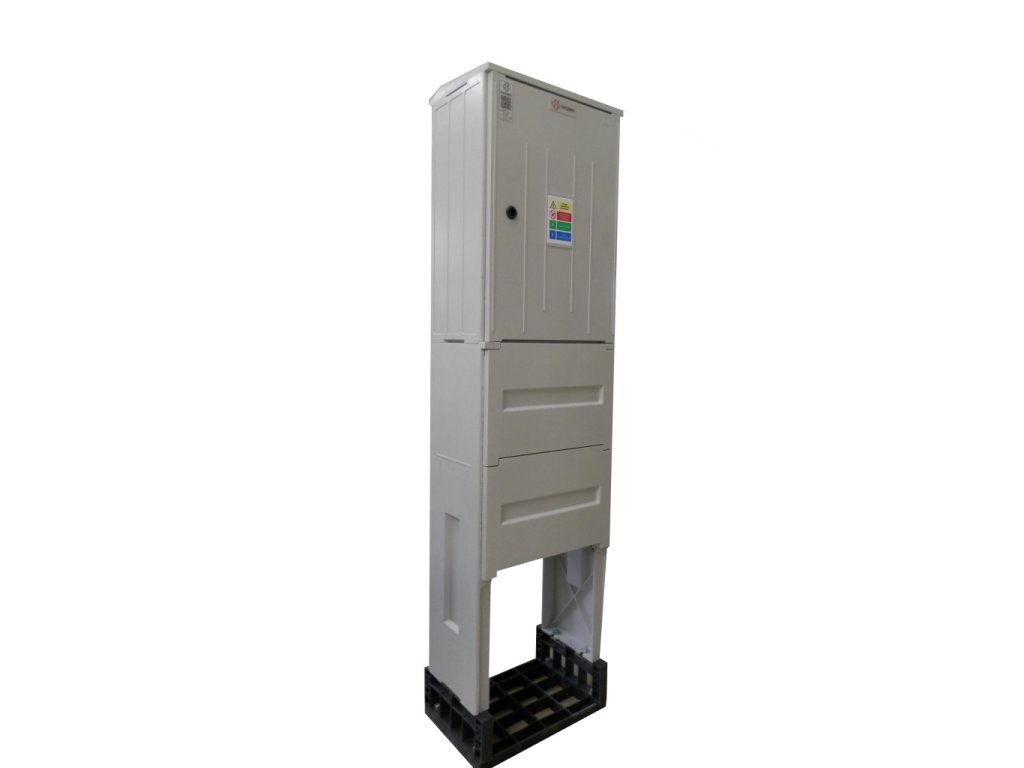

HASMA ER 1.0 B F403 xxA P0, P2, FVE, ZEM, OZ 3F/2T pilier

Podrobný popis

HASMA ER 1.0 B F403 xxA P0, P2, FVE, ZEM, OZ 3F/2T pilier

Priame dvojtarifné, trojfázové meranie, oblasť ZSD, VSD s vypínacím prvkom za elektromerom.

Druh merania:
ER 1.0 - dvojtarifné trojfázové meranie

Konštrukcia skrine rozvádzača podľa spôsobu osadenia:

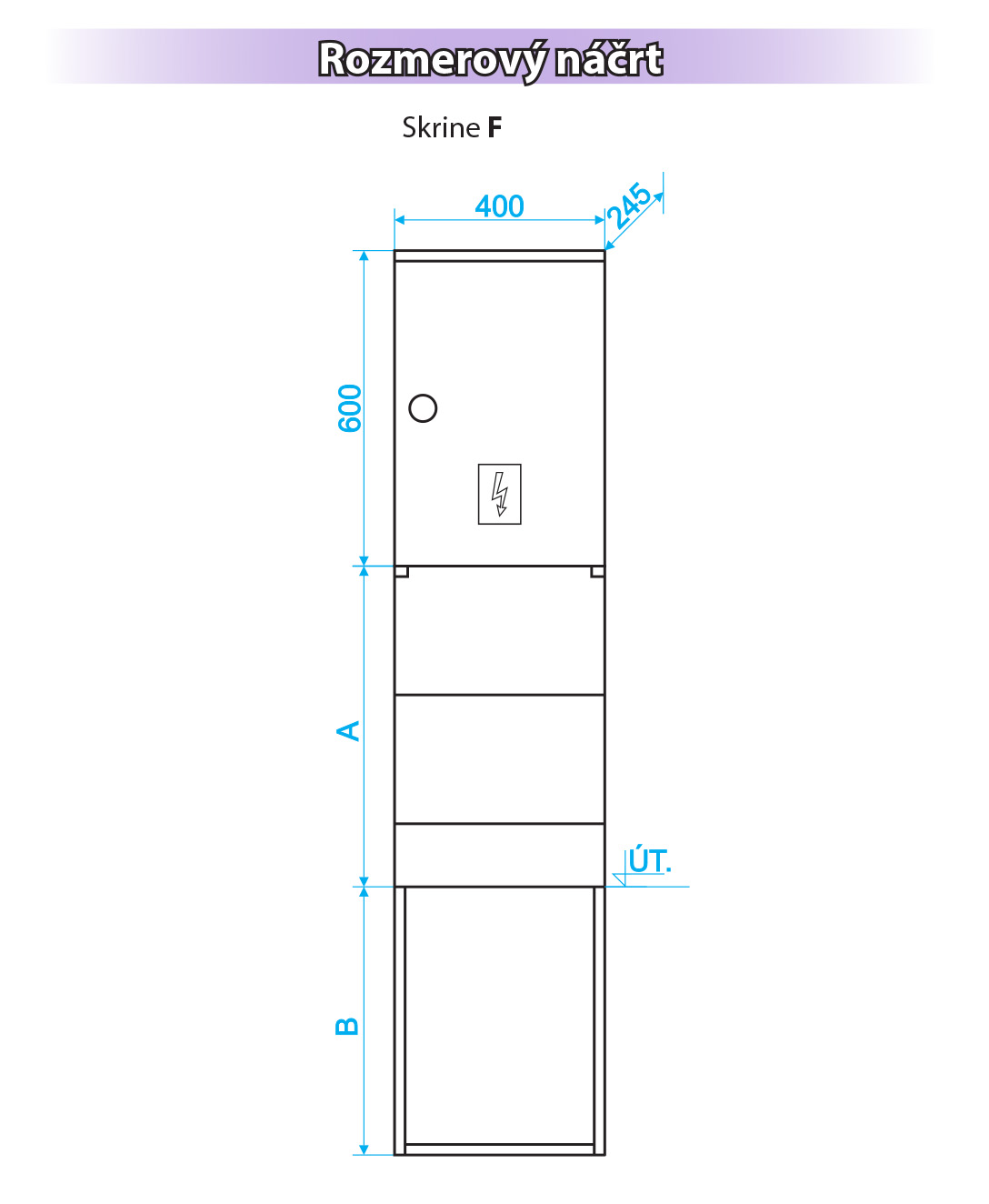

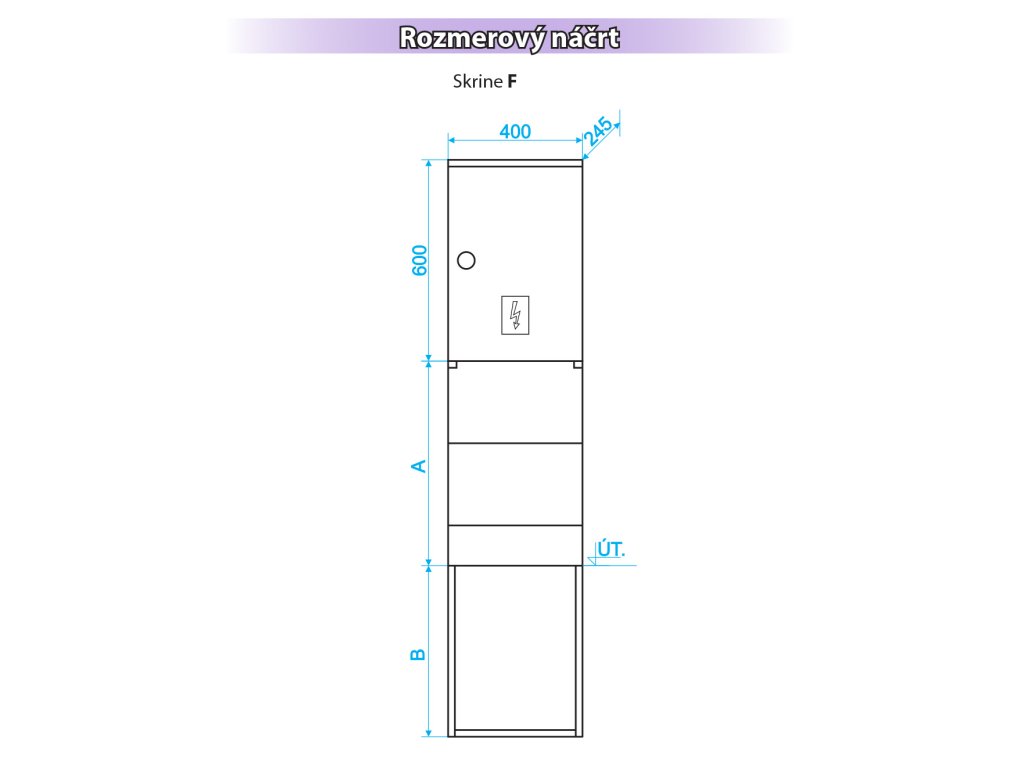

F403 - pilierový so zemným dielom a kotviacou rohožou, tri káblové priestory, A = 610, B = 510mm

Hodnota prúdu hlavného ističa:
xxA - bez ističa, vyzapájané vodičmi pre max. prúdovú hodnotu 63A

Zásobovacia oblasť odberu elektriny:
P0, P2 - Zhodné prevedenie pre ZSD a VSD

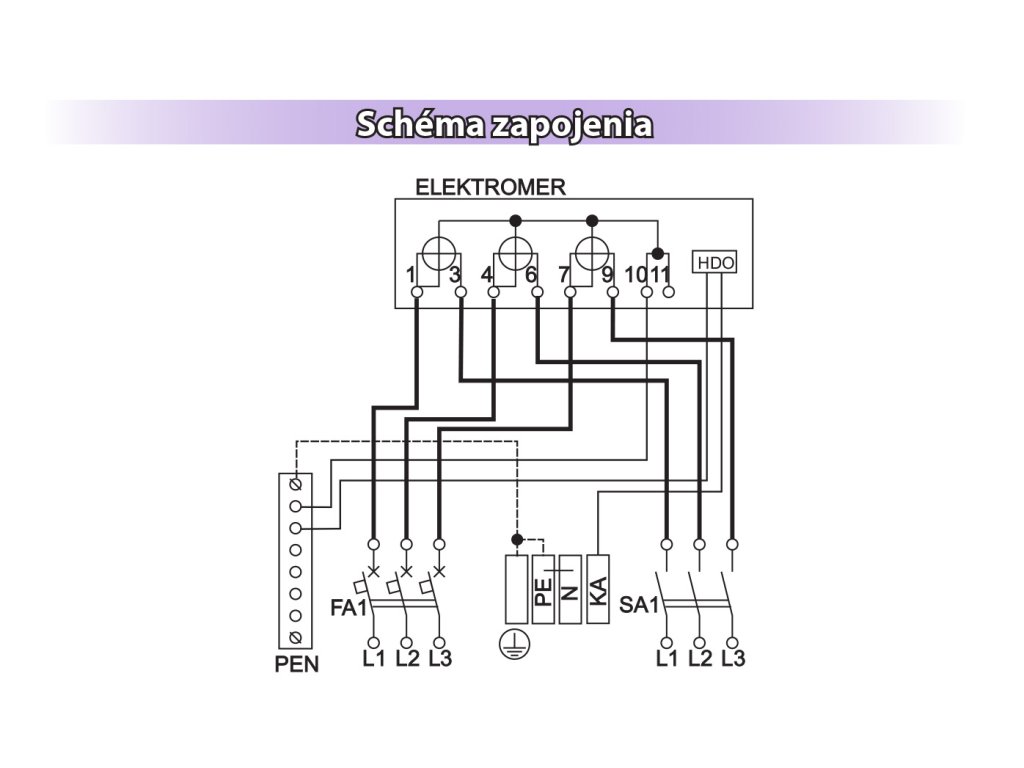

Zapojenie:
FVE - s vypínacím prvkom spätného napätia - za elektromerom osadený modulárny vypínač 63A (pri menovitom prúde 80A vypínač 80A)

Doplnková výbava:
ZEM - adaptér pre pripojenie uzemňovacej pásoviny/guľatiny

Technické parametre:

• Menovité pracovné napätie: 230 / 400 V, 50Hz, TN-C-S
• Menovitý prúd: Do 63 A, na požiadanie do 80A
• Stupeň ochrany: IP 44 / IP 20
• Prívodné/vývodné vedenie: Do 25 mm²
• Materiál skrine: Polyester plnený skleným vláknom (SMC)
• Odolnosť proti horeniu: V0/3,1mm podľa STN EN 60695-11-10
• Ochrana proti UV žiareniu: Dodatočný nástrek UV odolnou farbou (RAL 7035)
• Uzatváranie dverí: Rozvádzačový zámok štvorhran 6 x 6
• Ochrana pri poruche: Samočinným odpojením napájania
