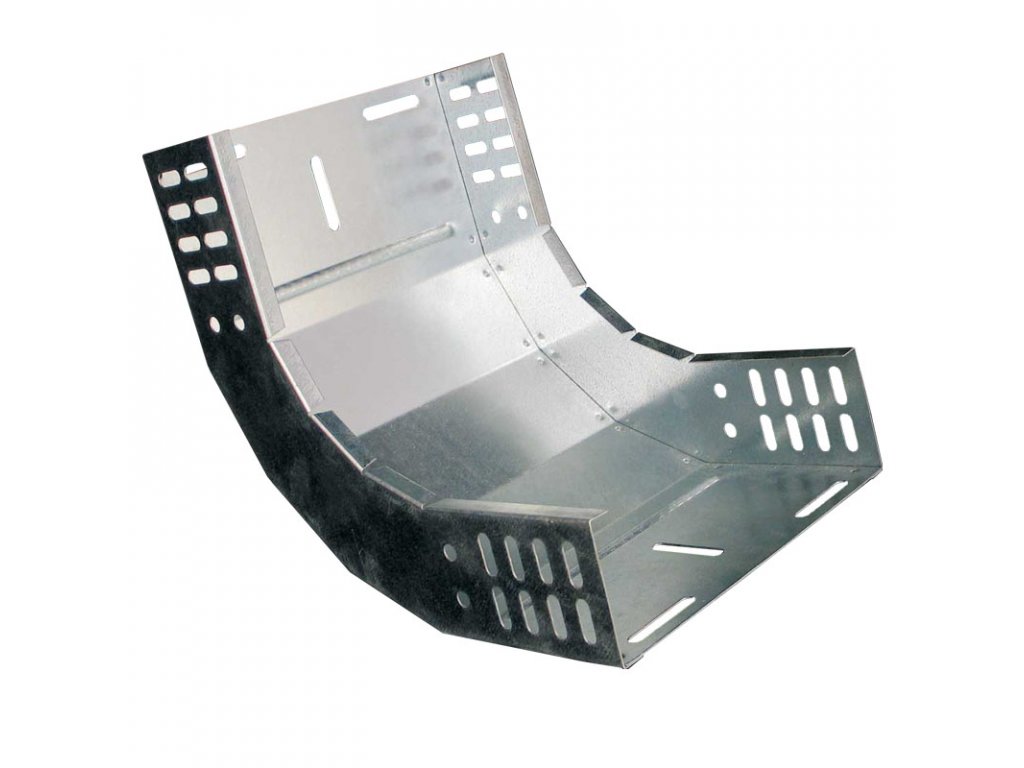

KOPOS SO 90X60X200 S OBLUK STUPAJUCI 90° -1/ N1-M0-P0
Kód: 10422
Podrobný popis
Stúpajúci oblúk je určený pre prechod medzi vodorovnou a stúpajúcou (zvislou) káblovou trasou vedenou v káblových žľaboch JUPITER.
Oblúk je možné použiť aj v kombinácii s káblovými lávkami.
Spojenie sa vykonáva skrutkou NSM 6X10.
S ohľadom na ochranu káblov je umiestnenie skrutky hlavou vnútri káblového žľabu.
K trase v povrchovej úprave F a ZM sa použije skrutka s povrchovou úpravou GMT.
| Váha: | 1,03 kg/ks |
| Povrchová úprava: | pozinkované Sendzimirovou metódou |
| Teplotná odolnosť: | -50 - 150 °C |
| Funkčnosť pri požiari: | P90-R, E90, PS90 |
| Vyhovuje normám: | ČSN EN 61537 |
| Normy požiarnej odolnosti: | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu: | 1 mm |
| Počet skrutiek pre spojenie: | 10 |
| Rozmer A: | 203 mm |
| Rozmer B: | 245 mm |
| Rozmer H: | 65 mm |
| Pre šírku žľabu: | 200 mm |
| Pre výšku žľabu: | 60 mm |
Dodatočné parametre
| Kategória: | Drôtené a kovové žľaby |
|---|---|
| EAN: | 8595057628199 |
-
KOPOS SO 90X60X200 S - Dátový list (240.2 kB)
-
KOPOS - Nosné káblové systémy - Katalóg
-
