HAKEL 10475 HLSA 12,5 PV 1000/2
Kód: 15153
Podrobný popis
HAKEL 10475 HLSA 12,5 PV 1000/2
- Zvodiče impulzného prúdu a prepätia typu T1+T2 pre fotovoltaické (FV) systémy v obvode U alebo Y.
- Výhodou zapojenia Y oproti zapojeniu U je odolnosť voči zemnému spojeniu pracovných vodičov a nulový reziduálny (zvodový) prúd cez vodič PE.

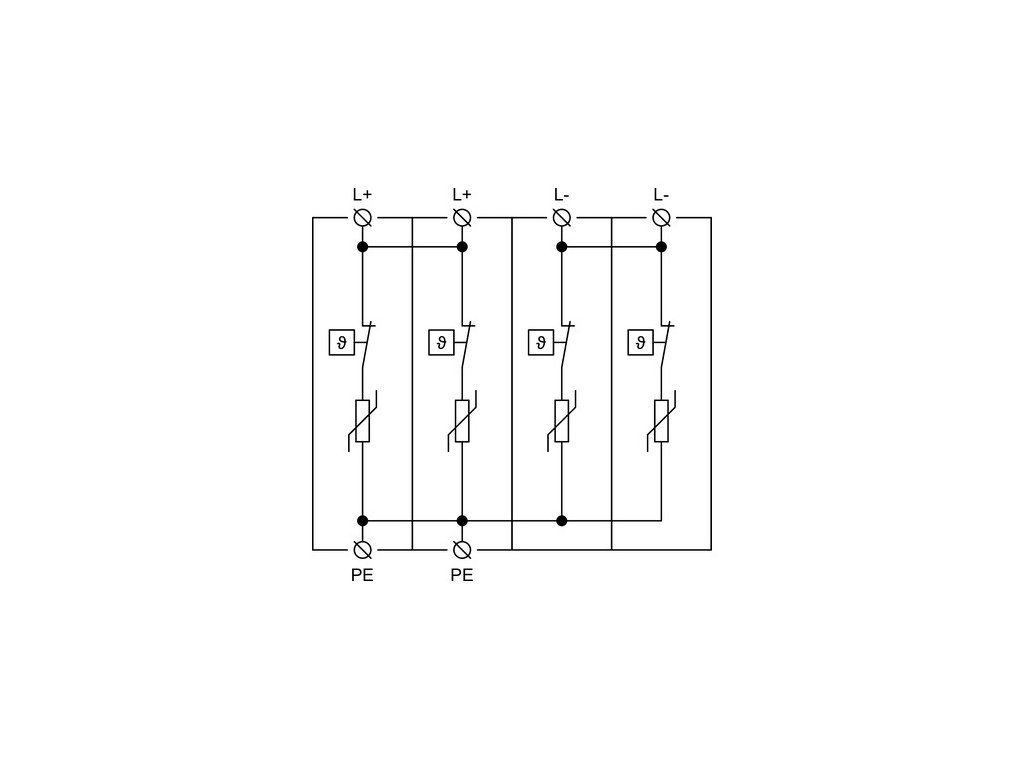

- Jednotlivé varistorové sekcie pripojené medzi svorky L+, L- a PE sú vybavené vnútornými odpojovačmi, ktoré sa aktivujú v prípade poruchy (prehriatia) varistorov.
- Tieto výrobky sa musia predradiť externému odpojovaču určenému pre fotovoltické aplikácie.
- Inštalujú sa na strane DC vo FV aplikáciách s externým LPS, kde nie je dodržaná dostatočná vzdialenosť "s".
- Sú vhodné pre LPL úrovne I alebo II.
- Zabezpečujú vyrovnávanie potenciálov plusových a mínusových zberníc FV systémov a elimináciu prechodných prepätí vznikajúcich v dôsledku atmosférických výbojov (vrátane priamych úderov blesku do FV systému) alebo spínacích procesov.
- Označenie S špecifikuje verziu s diaľkovou signalizáciou.

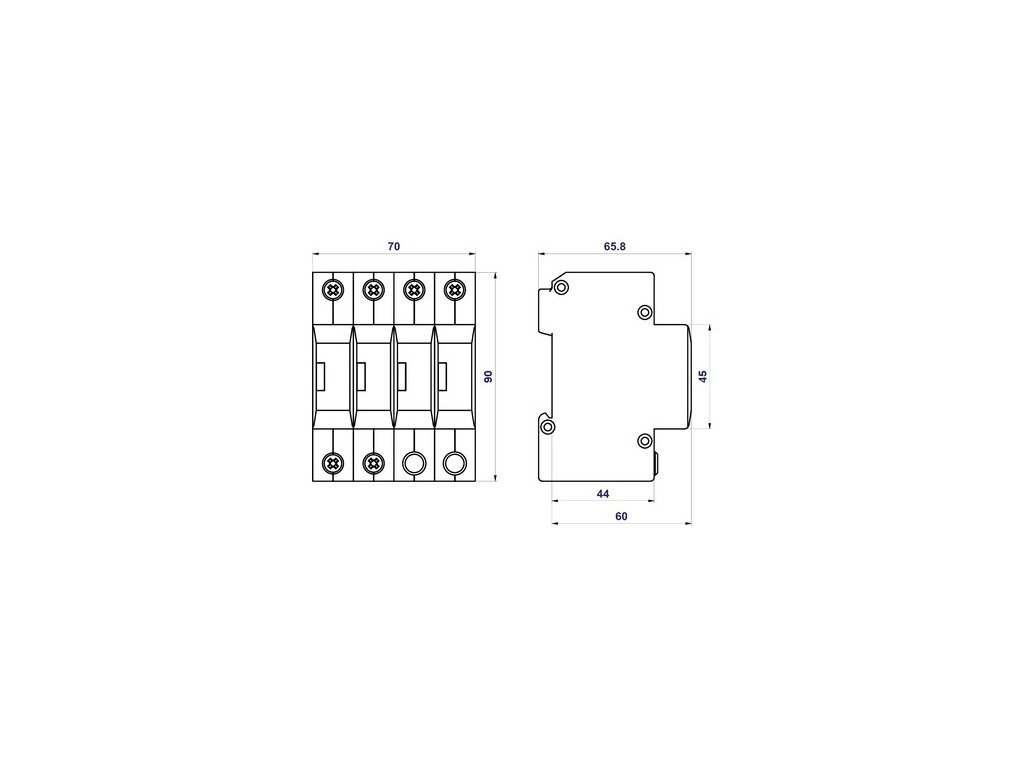

Technické parametre:
| Impulzný výbojový prúd na skúšku triedy I (10/350) | Aj imp | 12,5 kA |
| Klasifikácia podľa ČSN EN 61643-11 ed. 2 a STN EN 61643-31 | T1, T2 | |
| Vhodné pre sieť | DC | |
| Typ PV systému | Neuzemnený | |
| Typ zapojenia SPD | U | |
| Najvyššie trvalé prevádzkové napätie (+/-) | U CPV | 1 000 V DC |
| Najvyššie trvalé prevádzkové napätie (±/PE) | U CPV | 500 V DC |
| Max. napätie PV generátora U OCSTC ≤ U CPV / 1,2 | U OCSTC | 830 V |
| Skratová odolnosť | Aj SCPV | 10 kA |
| Náboj | Q | 6,25 As |
| Špecifická energia pre skúšku triedy I | W/R | 39 kJ/Ω |
| Celkový výbojový prúd (10/350) ±->PE | Aj Total | 25 kA |
| Celkový výbojový prúd (8/20) ±->PE | Aj Total | 40 kA |
| Maximálny výbojový prúd (8/20) | Aj max | 40 kA |
| Menovitý výbojový prúd na skúšku triedy II (8/20) | Aj n | 20 kA |
| Napäťová ochranná hladina pri I n (+/-) | U p | < 3,4 kV |
| Napäťová ochranná hladina pri I n (±/PE) | U p | < 1,7 kV |
| Čas odozvy (+/-) | t A | < 25 ns |
| Čas odozvy (±/PE) | t A | < 25 ns |
| Materiál puzdra | Polyamid PA6, UL94 V-0 | |
| Stupeň ochrany krytu | IP20 | |
| Pracovná teplota | ϑ | - 40 ÷ 70 °C |
| Vlhkostný rozsah | RH | 5 ÷ 95 % |
| Minimálny prierez pripojovacích medených vodičov podľa STN CLC/TS 51643-32 (neplatí pre „V“ zapojenie) pre T1 | S | 6 mm² (L+, L-) 16 mm² (PE) |
| Minimálny prierez pripojovacích medených vodičov podľa STN CLC/TS 51643-32 (neplatí pre „V“ zapojenie) pre T2 | S | 2,5 mm² (L+, L-) 6 mm² (PE) |
| Rozsah upnutia svorky (pevný vodič) | 1,5 ÷ 25 mm 2 | |
| Rozsah upnutia svorky (slanený vodič) | 1,5 ÷ 16 mm 2 | |
| Uťahovací moment | 3 | |
| Spôsob montáže | Na lištu DIN 35 mm | |
| Modulárna šírka | 4 | |
| Pracovná poloha | Ľubovoľná | |
| Prostredie umiestnenie výrobku | Vnútorné | |
| Miestna signalizácia | Optická | |
| Význam miestnej signalizácie | OK – číry terč PORUCHA – červený terč |
|
| Diaľková signalizácia | Nie | |
| Výmenné prevedenie | Nie | |
| Životnosť | > 100 000 h |
Dodatočné parametre
| Kategória: | HAKEL |
|---|---|
| Hmotnosť: | 0.55 kg |
| EAN: | 8590681172339 |
-
Vyhlásenie o zhode - HAKEL 10475 HLSA 12,5 PV 1000/2
-

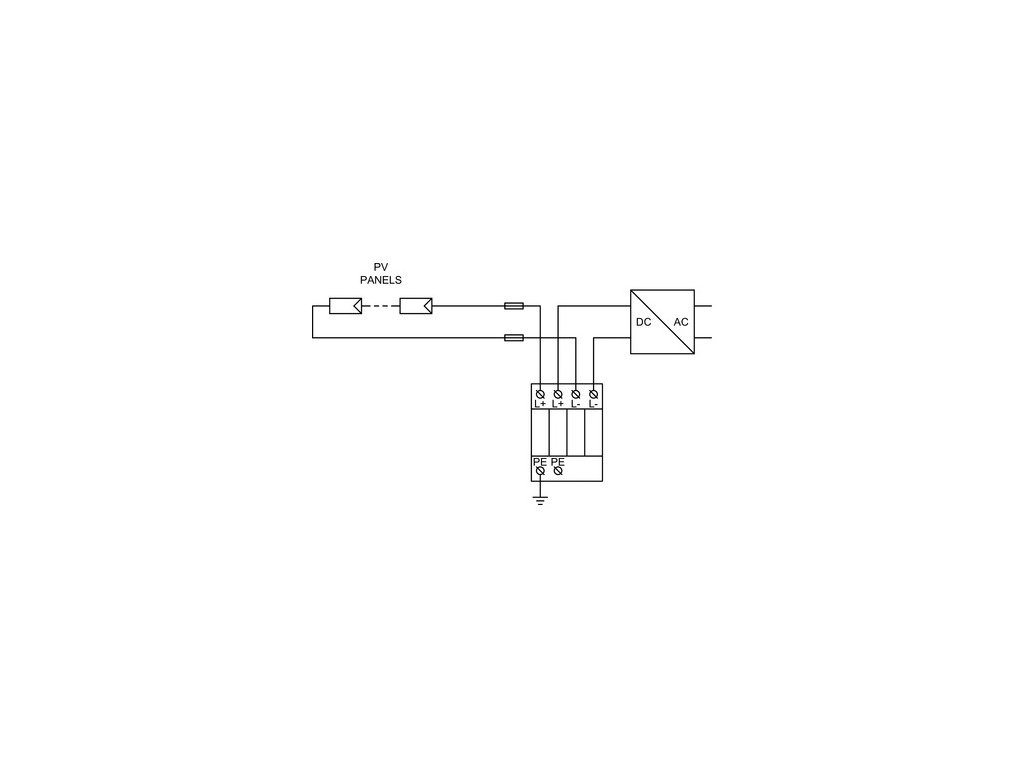

Aplikačné zapojenie - HAKEL 10475 HLSA 12,5 PV 1000/2
-
Návod na montáž - HAKEL 10475 HLSA 12,5 PV 1000/2
-
Technický list - HAKEL 10475 HLSA 12,5 PV 1000/2
-
